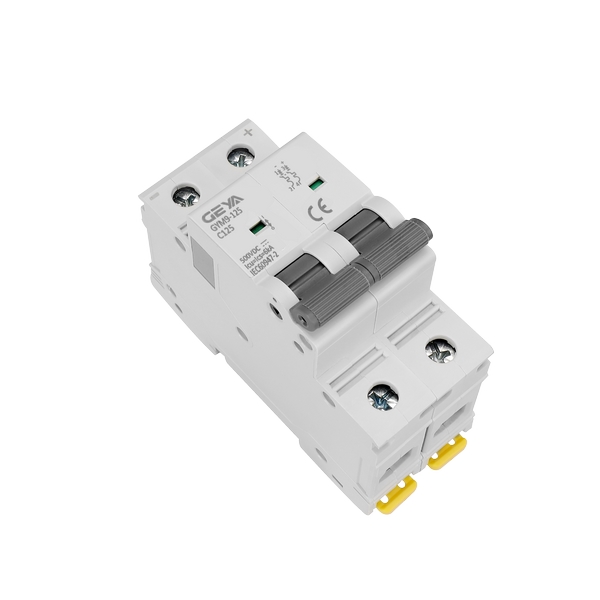

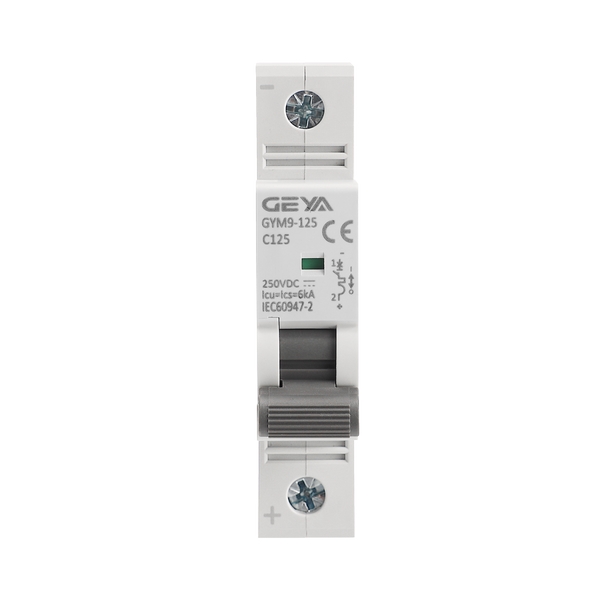

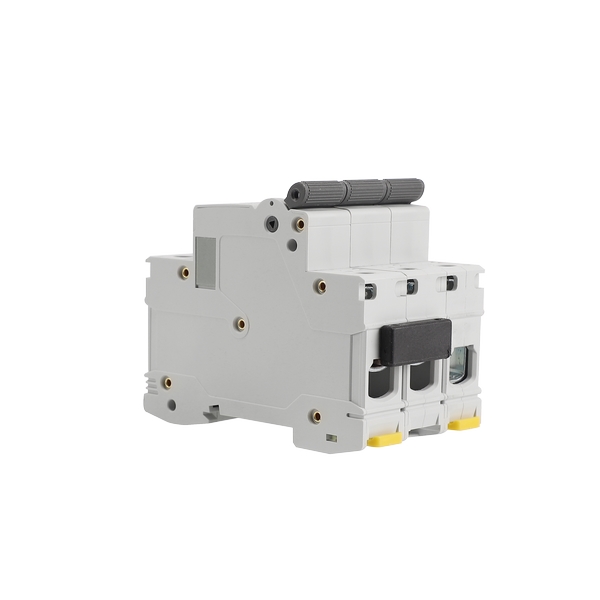

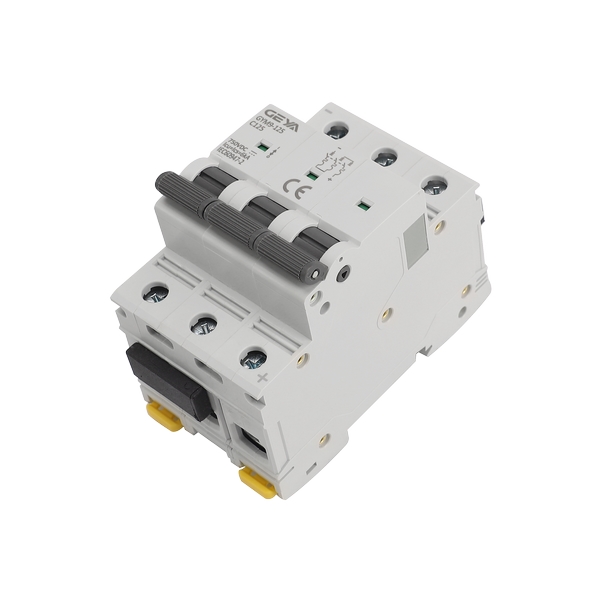

為什么選擇GYM9-125DC 型直流款小型斷路器？ |
在直流配電系統中，可靠的過載與短路保護對設備安全與運行穩定性尤為重要。 GYM9-125DC 專為直流電路設計，具備較強的短路分斷能力和良好的環境適應性，適用 于多種工業與通信場景，為用戶提供穩定、安全的電路保護解決方案。 |
GYM9-125DC 型直流款小型斷路器產品優勢： |
1、高短路分斷能力：采用強力永磁滅弧系統，短路分斷能力達 10kA，有效遏制故障電 流。 |
2、使用壽命長：機械壽命達 20000 次以上，支持頻繁操作，維護需求低。 |
3、安裝便捷：采用 TH35-7.5 標準鋼安裝軌，接線符合“上進下出”電源性特點，節 省布線時間與材料。 |
4、環境適應性強：可在 -5℃ 至 +40℃ 溫度范圍及海拔 2000m 以下環境中穩定工作。 |
5、符合標準：產品設計遵循 GB 及 IEC 相關標準，保障合規性與兼容性。 |
GYM9-125DC 型直流款小型斷路器產品特點： |
1、結構組成包括外殼、操作機構、熱脫扣器、電磁脫扣器、觸頭系統及滅弧系統，集成 過載與短路雙重保護。 |
2、手柄位于前端面上方，操作手感舒適且安全，便于識別分合閘狀態。 |
3、接線端明確標注“+”“-”性，支持螺釘壓緊接線，連接牢固可靠。 |
4、污染等級為 2 級，安裝類別支持 Ⅰ、Ⅲ 級，適用于多種電氣環境。 |
5、外形美觀，結構緊湊，適合各類配電箱與電控柜集成安裝。 |
GYM9-125DC 型直流款小型斷路器產品應用： |
本斷路器適用于直流配電系統的過載與短路保護，常見于： |
1、電力系統中的直流屏、儲能裝置及光伏發電系統 |
2、郵電通信領域的直流供電設備與基站電源 |
3、交通運輸中的直流控制與信號系統 |
4、工礦企業的直流電機、控制回路及照明電路 |

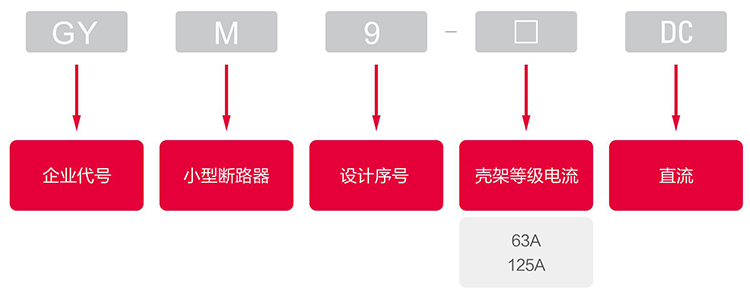

GYM9-125DC 型直流款小型斷路器型號說明： |
|

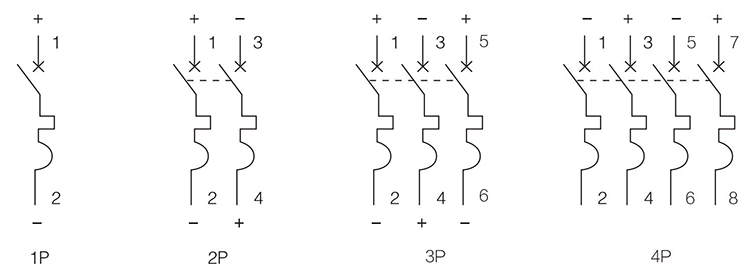

GYM9-125DC 型直流款小型斷路器產品接線： |
|

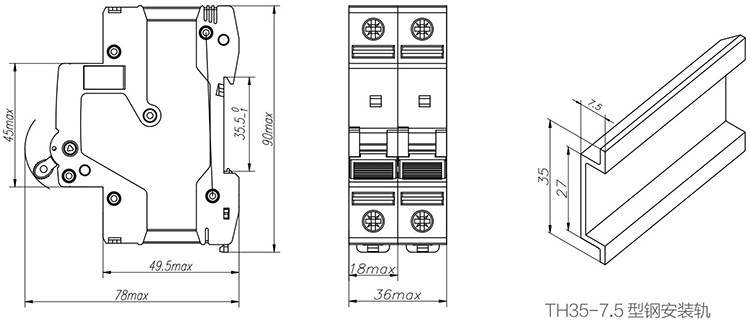

GYM9-125DC 型直流款小型斷路器產品尺寸： |
|
GYM9-125DC 型直流款小型斷路器技術參數： |
表一 | ||||||
殼架等級 額定電流 Inm(A) | Poles | 額定電壓(V) | 額定電流In(A) | 額定限短路能力 | 瞬時脫扣電流 | |
| 分斷電流Icu(A) | 時間常數T(ms) | |||||
| 63 | 1 | DC250V | 1、2、3、4、6、10、16、20、25、32、40、50、63 | 10000 | 10 | 8ln-12In |
2、3 | DC500V | |||||
4 | DC1000V | |||||
| 125 | 1 | DC250V | 80,100,125 | 10000 | 10 | 8ln-12In |
2、3 | DC500V | |||||
4 | DC1000V | |||||
標準時間-電流 | |||||
表2 | |||||
| 試驗 | 直流試驗電流 | 起始狀態 | 脫扣或不脫 扣時間限 | 預期 結果 | 備注 |
| a | 1.05In | 冷態 | t≥1h(In≤63A) t≥2h(In>63A) | 不脫扣 | |
| b | 1.3In | 緊接著a項 試驗 | t<2h(In>63A) t<1h(ln≤63A) | 脫扣 | 電流在5S內穩定 地上升至規定值 |
| C | 8ln | 冷態 | t≥0.2s | 不脫扣 | 閉合輔助開關 接通電源 |
| 12In | t<0.2s | 脫扣 | |||
