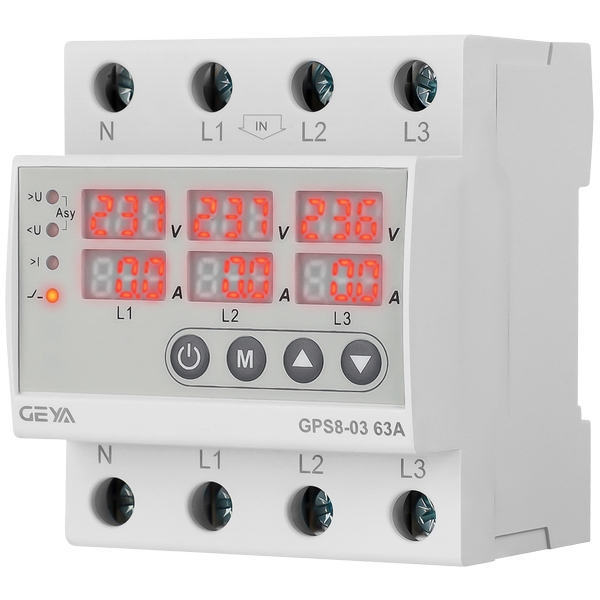

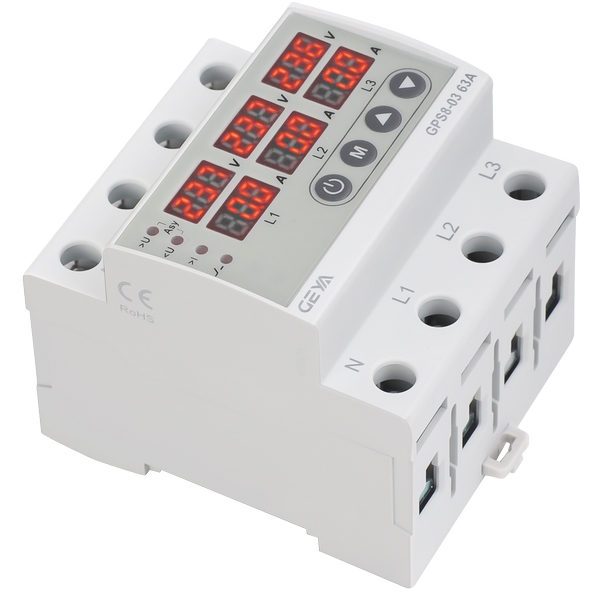

GPS8-03 型三相電壓/電流保護器
產品介紹：在電力系統運行中，保障三相供電的穩定與安全至關重要。GPS8-03 型三相電壓/電流保護器專為此設計，集成了的監測與保護功能，是保障電氣設備和用電安全的重要防線。
價格：
促銷：
{{cuxiaoname}}
為什么選擇GPS8-03 型三相電壓/電流保護器？ |
GPS8-03 是一款高性能的三相線路保護裝置。它持續監測三相電壓和電流的真有效 值，當檢測到預設的過壓、欠壓或過流故障時，能迅速切斷電路，有效防止因電網異常 或設備故障導致的電氣設備損壞和安全事故。故障排除后，設備支持自動復位，恢復供 電。 |
GPS8-03 型三相電壓/電流保護器產品優勢： |
1、保護： 一站式解決三相線路中過壓、欠壓、過流三大核心風險。 |
2、精準可靠： 采用真有效值測量技術，各類負載（包括非線性負載）下監測數據 的準確性。 |
3、靈活智能： 關鍵保護閾值可調，具備自動復位功能，減少人工干預，提升系統可用 性。 |
4、清晰直觀： LED 實時顯示電壓、電流及故障狀態，便于快速診斷。 |
5、安裝便捷： 標準 DIN 導軌安裝，輕松集成到各類配電柜中。 |
GPS8-03 型三相電壓/電流保護器產品特點： |
1、高精度真有效值測量： - 核心采用真有效值（True RMS）測量技術，對電壓和電流進行精確采樣計算。這 種技術能真實反映包含諧波成分的非正弦波形的有效值，在各類負載（如變頻器、 開關電源等）工況下，監測結果準確可靠，為保護動作提供堅實的數據基礎。 |
2、增強型雙總線接線設計： - 采用的雙總線接線結構，提升產品的電流承載能力和連接可靠性。這種設 計有效降低接觸電阻和發熱風險，保證在大電流或長期運行工況下的穩定性和安全性。 |
3、靈活可調的保護閾值： - 用戶可根據現場實際供電環境和被保護設備的耐受能力，靈活設置過壓保護值、欠 壓保護值以及過流保護值，實現精準的定制化保護策略，滿足多樣化的應用需求。 |
4、故障后自動復位功能： - 在觸發保護切斷電路后，設備持續監測線路狀態。一旦檢測到電壓/電流參數恢復 正常并維持預設的安全時間，保護器將自動復位并重新接通電路，大幅減少人工干預需 求，提升系統運行效率。 |
5、直觀的 LED 狀態指示： - 配備清晰的 LED 顯示屏，不僅實時顯示當前的三相電壓和電流值，還能明確指示 設備運行狀態（如正常、過壓、欠壓、過流故障等），為運行維護人員提供快速、直觀 的現場診斷信息。 |
6、便捷的 DIN 導軌安裝： - 符合工業標準的 DIN 導軌（35mm）安裝方式，使得安裝、拆卸和維護過程簡便 快捷，輕松集成到各類配電箱、控制柜中，節省空間和工時。 |
GPS8-03 型三相電壓/電流保護器產品應用： |
GPS8-03 憑借其的三相保護和靈活的配置能力，廣泛應用于需要穩定可靠電源 保障的場所： |
1、家用及商用設備保護： - 為家庭和中小型商業場所（如便利店、工作室、小型辦公室）中的空調、冰箱、水 泵、照明系統、POS機、安防設備等重要電器提供過壓、欠壓和過流保護，有效抵御電 網波動（如雷擊、線路故障、負荷突變）帶來的損害風險。 |
2、工業自動化與控制系統： - 保護工廠自動化生產線中的 PLC 控制器、變頻驅動器 (VFD)、伺服電機、工業機 器人、精密儀器儀表等關鍵設備。防止因電源異常導致的生產中斷、設備損壞或數據丟 失，保障生產連續性和設備安全。 |
3、電機保護： - 適用于各類三相電動機（如水泵、風機、壓縮機、傳送帶電機）的保護，防止因電 壓不穩（過高/過低）或過電流（如堵轉、缺相）造成的電機繞組過熱燒毀。 |
4、關鍵基礎設施與精密設備： - 應用于通信基站、數據中心（輔助設備）、醫療設備（非核心供電部分）、實驗 室設備等對電源質量有一定要求的場合，為其中的敏感負載提供基礎的電能質量異常保 護。 |
5、分布式能源與儲能系統 (輔助保護)： - 在太陽能光伏逆變器交流側、小型風電系統輸出端或儲能系統（PCS）的輸出回路 中，可作為輔助保護裝置，提供電壓越限和過流保護，提升系統并網運行的穩定性和安 全性。 |

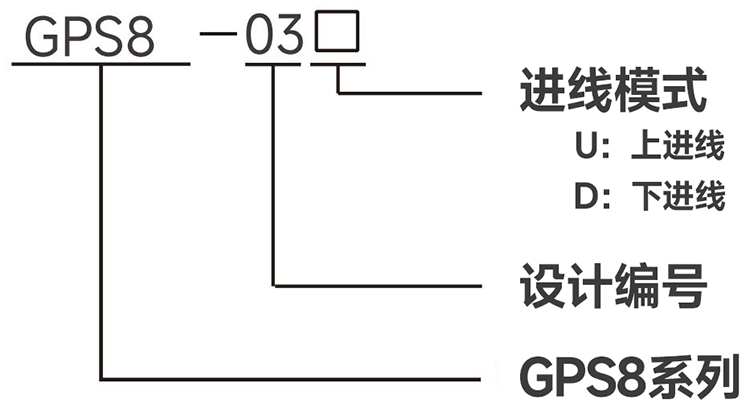

GPS8-03 型三相電壓/電流保護器型號說明： |
|
GPS8-03 型三相電壓/電流保護器技術參數： |
型號 | GPS8-03 |
功能 | 過電壓、欠電壓和過電流 |
額定電源電壓 | AC220V(L1,L2,L3-N) |
頻率 | 45~65Hz |
工作電壓范圍 | 80V~400V(L1,L2,L3-N) |
額定工作電流 | 63A,80A(AC1) |
負擔 | AC max.3VA |
過電壓運行值 | OFF,230V~300V |
欠壓運行值 | 140V~210V,OFF |
過壓/欠壓動作延遲 | 0.1s~10s |
過電流運行值 | 1A~63A,80A |
過電流動作延遲 | 2s~600s |
電壓不平衡值 | 20V~99V |
電壓不平衡動作時間 | 10s |
加電延遲 | 2~600s |
復位時間 | 2~900s |
測量誤差 | ≤1% |
電氣壽命（AC1） | 1×10? |
機械壽命 | 1×10? |
工作溫度 | -20℃~+60℃ |
儲存溫度 | -35℃~+75℃ |
安裝/DIN導軌 | 導軌EN/IEC 60715 |
防護等級 | 前面板IP40/IP20端子 |
操作位置 | any |
過電壓類別 | ⅢI. |
污染程度 | 2 |
尺寸 | 82×72×68mm |
重量 | 376g |

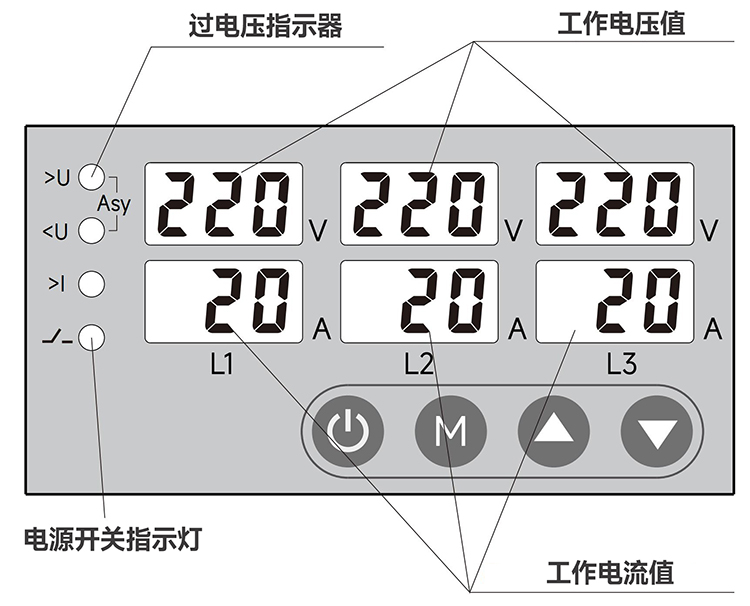

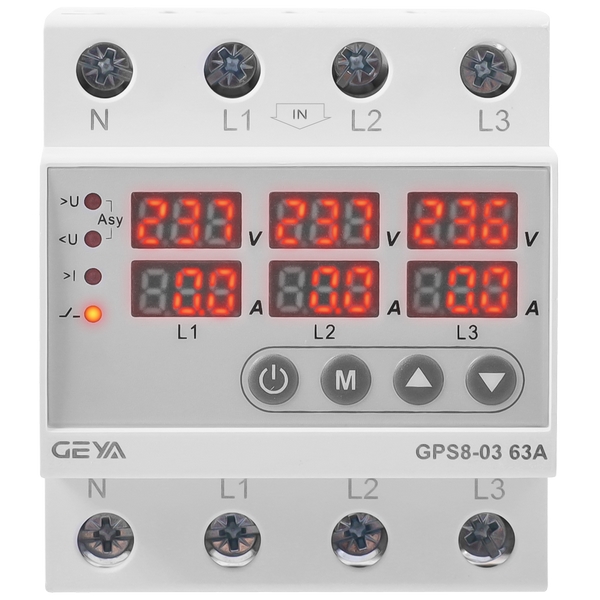

GPS8-03 型三相電壓/電流保護器產品面板： |
|
 | 1.可用于手動打開或關閉負載。 |
 | 按住設置鍵3秒鐘以進入設置。修改設置后，按住3秒以保存設置。 |
 | 用于在設置參數時增加值。 |
 | 用于在設置參數時減小值 |
參數設置： |
參數 | 范圍 | 步長值 | 出廠設置 |
過電壓值 | OFF,230V~300V | 1V | 275V |
過電壓恢復值 | 225V~295V | 1V | 265V |
欠壓值 | 145V~210V,OFF | 1V | 175V |
欠壓恢復值 | 145V~215V | 1V | 180V |
電壓故障動作時間 | 0.1s~10s | 0.1s | 0.5s |
過電流值 | OFF,1A~63A,80A | 0.1A | 60A/80A |
過電流動作延遲 | 2s~600s | 1s | 5s |
電壓不平衡值 | OFF,20V~99V | 1V | 40V |
通電延遲時間 | 2s~600s | 1s | 5s |
復位時間 | 2s~900s | 1s | 30s |
相序 | ON-OFF | —— | OFF |
故障復位 | ON-OFF | —— | ON |
GPS8-03 型三相電壓/電流保護器產品功能： |
過壓或欠壓故障 |
|

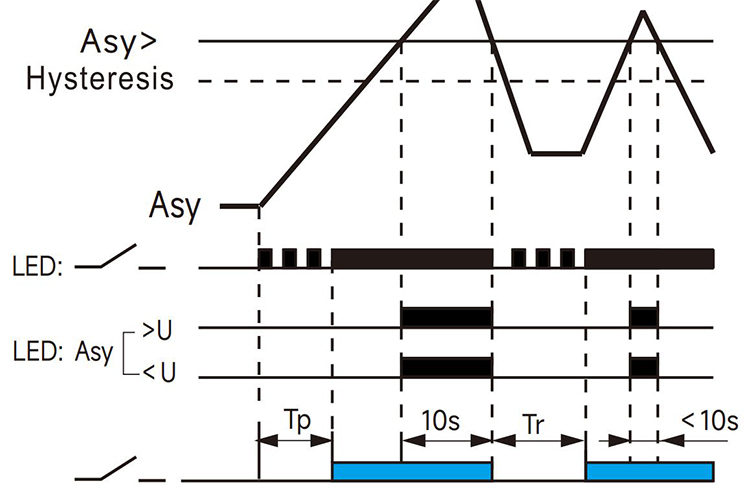

電壓不平衡故障 |
|

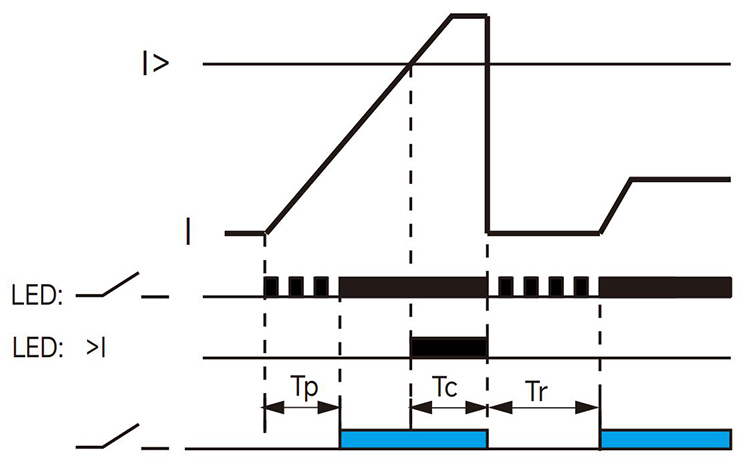

過電流故障 |
|
Tp：上電延遲（2~600秒） |
Tr：復位延遲時間（2~900秒） |
Tu：過壓/欠壓故障動作時間（0.1~10s） |
Tc：過電流故障動作時間（2~600s） |

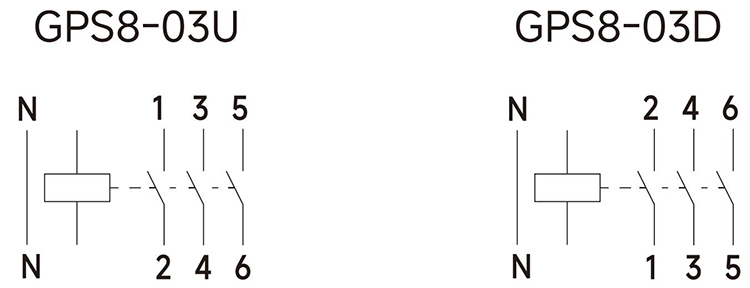

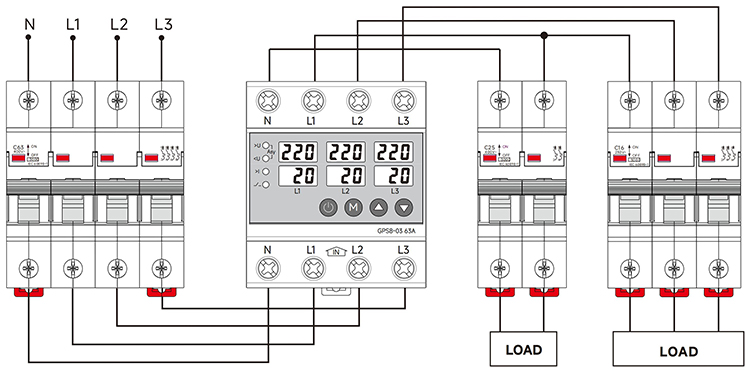

GPS8-03 型三相電壓/電流保護器產品接線： |
|
|
GPS8-03 型三相電壓/電流保護器產品尺寸： |
|
