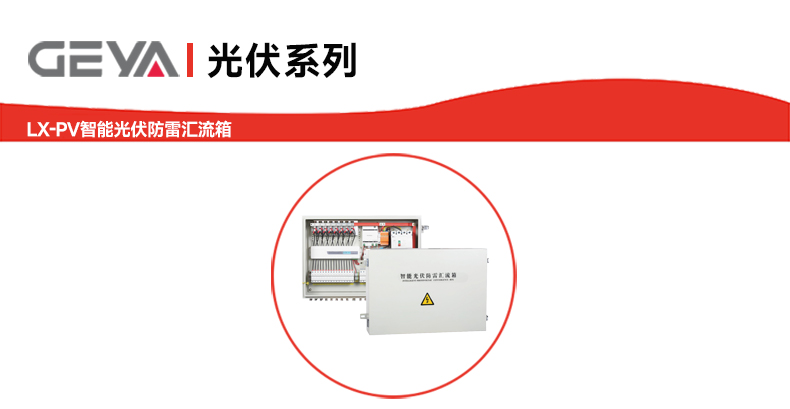

為什么選擇LX-PV智能光伏防雷匯流箱? |
LX-PV匯流箱通過高度集成化設計與智能化管理,有效解決光伏系統面臨的雷擊風 險、故障定位難和運維成本高的問題,為用戶提供安全、穩定且高效的光電轉換保障。 |
LX-PV智能光伏防雷匯流箱產品優勢: |
1、高可靠性:采用多重防雷與電氣隔離技術,減少雷擊及電涌對系統的損害。 |
2、智能化監測:實時采集電流、電壓、溫度等數據,支持故障報警與精準定位。 |
3、安全防護:具備直流電弧檢測、絕緣阻抗監測等功能,提前預警潛在風險。 |
4、遠程管理:支持RS485或無線通信,兼容光伏電站監控平臺,實現遠程運維。 |
5、模塊化設計:維護便捷,支持靈活擴展,適應不同規模電站需求。 |
LX-PV智能光伏防雷匯流箱產品特點: |
LX-PV智能光伏防雷匯流箱在設計與功能上注重實用性、安全性與智能化,具體特點 包括: |
1、多重防雷與電氣保護 - 內置高性能直流防雷模塊,殘壓低、響應迅速,符合國家防雷標準,有效抑制浪涌 沖擊。每路光伏組串輸入端均配備熔斷器或直流斷路器,提供過流和短路保護,系 統安全運行。 |
2、智能組串監測與故障定位 - 可實時監測每路組串的電流、電壓及功率數據,精準識別組串異常、遮擋或退化問 題,并通過人機界面或遠程平臺發出告警,大幅提升運維效率。 |
3、高防護與環境適應性 - 箱體采用耐腐蝕、抗紫外線材料,防護等級達IP65,能夠有效抵御風沙、雨水、鹽 霧等惡劣環境,適用于戶外及苛刻氣候條件下的長期運行。 |
4、電弧故障檢測與絕緣監測 - 支持直流電弧檢測(AFCI)和絕緣阻抗監測功能,可在故障發生前切斷電路,預防 火災風險,提升系統整體安全性。 |
5、靈活通信與遠程管理 - 配備RS485通信接口,支持Modbus協議,可無縫接入光伏電站監控系統。用戶可 通過平臺遠程查看數據、修改參數并接收故障推送,實現智能化運維。 |
6、模塊化與易維護設計 - 內部結構清晰,模塊支持獨立更換,維護時無需停機,降低系統運維成本,同時支 持容量擴展,適應不同規模電站的需求。 |
LX-PV智能光伏防雷匯流箱產品應用: |
LX-PV智能光伏防雷匯流箱廣泛適用于多種光伏發電場景,在提升系統可靠性、保障 發電效率方面發揮關鍵作用: |
1、大型地面光伏電站 - 適用于集中式發電場景,可實現對大量組串的匯流、監測與保護,幫助運維人員快 速定位故障,減少發電損失,提高電站運營效益。 |
2、分布式光伏系統 - 廣泛應用于工商業屋頂、公共建筑等分布式項目中。其緊湊型設計與智能化功能尤 其適合空間有限、運維需求高的場景,保障用戶側發電安全。 |
3、復雜環境項目 - 包括沿海、高原、沙漠、農田等環境。產品的高防護性和環境適應性能夠有效 應對潮濕、高鹽堿、高低溫等挑戰,保持長期穩定運行。 |
4、農光互補與光伏扶貧工程 - 在農業大棚、漁光互補等一體化項目中,該產品能夠適應復雜安裝環境,提供可靠 的電氣保護與實時監測,助力綠色能源融合發展。 |
5、老舊電站改造與擴容 - 支持原有光伏系統的智能化升級,通過加裝匯流箱實現組串級監測與遠程管理,延 長電站壽命,提升發電效率與安全性。 |
LX-PV智能光伏防雷匯流箱技術參數: |
產品型號 | LX-PV24 | LX-PV16 | LX-PV12 | LX-PV8 |
輸入路數 | 17~24 | 13~16 | 8~12 | 8路以下 |
輸入電壓 | 1000VDC | |||
每路輸入電流 | 0~20A | |||
輸出電流 | 250A | 160A/200A | 100A/125A/160A | 100A以下 |
輸入防水端子 大小 | PG9/PG11/MC4 | |||
輸出防水端子大小 | PG21~PG32 | PG19~PG25 | PG16~PG21 | PG13.5~PG19 |
監測模塊 | 檢測每路電流、母線電壓、斷路器狀態、防雷器狀態、箱體溫度(選配) | |||
通信方式/協議 | RS485總線/標準的MODBUS-RTU協議 | |||
防反功能 | 配置模塊化封裝防反二管(選配) | |||
溫濕度 | 工作溫度: -40~+85℃,濕度95%,無凝露、無腐蝕性氣體場所 | |||
海拔 | ≤4000m | |||
監測模塊功耗 | 工作時≤8W | |||
輔助電源 | 輔助電源:AC85V~265V/DC24V(±10%)/DC200V~1000V | |||
箱體材質 | 熱鍍鋅鋼板/不銹鋼/冷軋鋼板/工程塑料 | |||
防護等級 | IP65 | |||
體積:mm (寬×高×深) | 850x500x200 | 800x500x180 | 720x500x180 | 630x500x180 |
重量 | 10~35kg | |||
