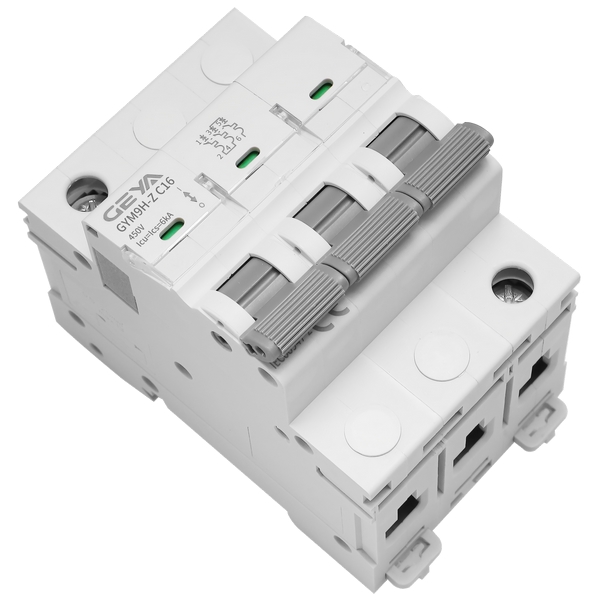

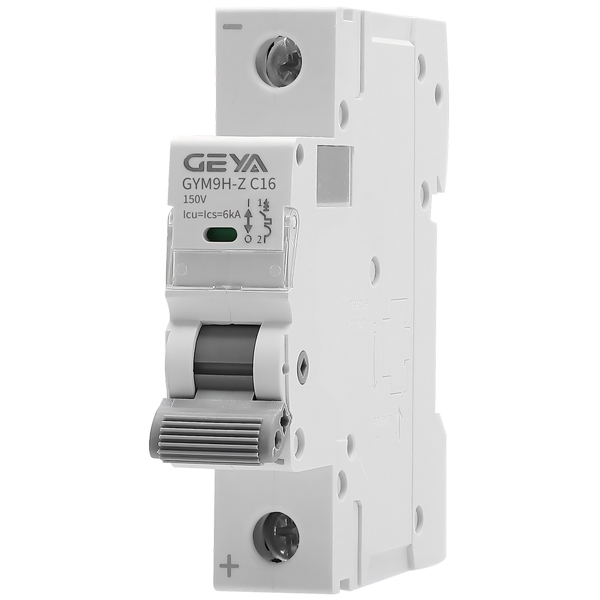

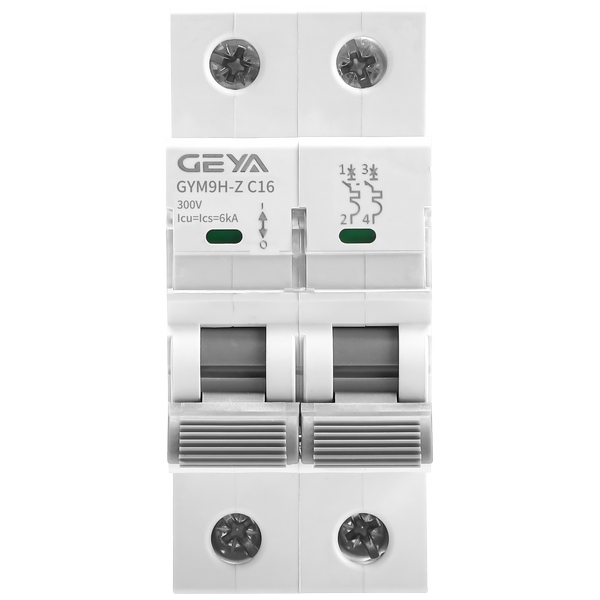

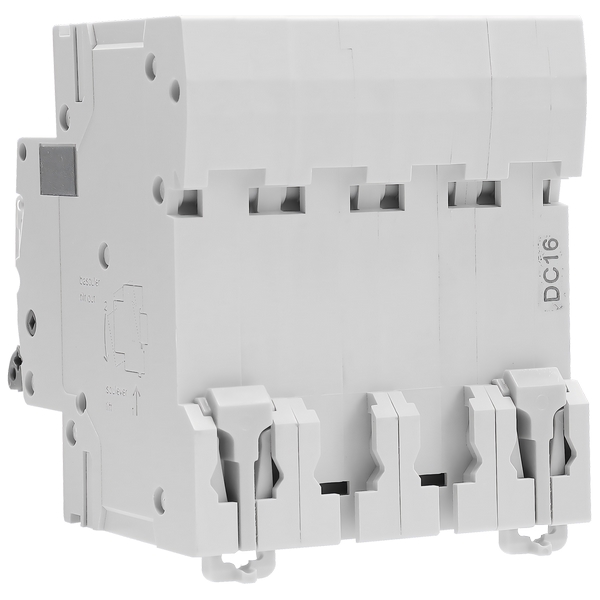

為什么選擇GYM9H-Z C16型小型斷路器？ |
GYM9H-Z C16型小型斷路器是一款性能可靠、應用廣泛的電路保護裝置。其設計符 合RoHS 2.0環保指令，具備清晰的標識和狀態指示功能，接線能力寬泛，安裝維護便 捷，適用于多種需要對線路進行過載和短路保護的場合。 |
GYM9H-Z C16型小型斷路器產品優勢： |
1、安全可靠：提供穩定的過載與短路保護，用電安全。 |
2、設計實用：采用雙匯流排接線設計，連接可靠；透明標識窗與觸點位置指示，工作狀 態一目了然。 |
3、適用性強：接線容量范圍寬（0.5-25mm2），滿足不同線徑需求；多數、多電流規 格可選，適配多樣化的配電方案。 |
4、環保合規：產品符合RoHS 2.0標準，對環境友好。 |
GYM9H-Z C16型小型斷路器產品特點： |
1、保護功能：具備過載保護和短路保護功能。 |
2、指示功能：配備透明標識窗，便于識別；設有觸點位置指示器，可直觀顯示開關通斷 狀態。 |
3、接線設計：采用雙匯流排接線方式，連接牢固；可接入25mm2導線，接線能力 強。 |
4、機械性能：機械壽命20,000次，電氣壽命10,000次。 |
5、安全防護：防護等級為IP20，可防止較大固體異物侵入。 |
6、安裝便捷：建議緊固力矩為2.0 N·m，保障安裝穩定性。 |
GYM9H-Z C16型小型斷路器產品應用： |
本產品適用范圍廣泛，常用于工業配電、商業設施、高層建筑以及住宅戶內配電箱 中，對照明、插座、設備等線路進行保護和控制，是配電系統中重要的基礎保護器件。 |
GYM9H-Z C16型小型斷路器型號說明： | |
GYM9H | Z |
產品型號 | AC/DC |
小型斷路器 MCB | |
GYM9H-Z C16型小型斷路器技術參數：
| |
額定電流（In）：1、2、3、4、6、10、16、20、25、32、40、50、63A | |
額定電壓（Ue）：1P:230/400VAC、150VDC 2P:230/400VAC、300VDC 3P:230/400VAC、450VDC 4P:230/400VAC、600VDC | |
跳閘曲線：B:（6±20%）In、C:（8.5±20%）In、D:（12±20%）In | |
分斷能力：6kA | |
額定絕緣電壓（Ui）：500V | |
額定沖擊耐受電壓（Uimp）：4KV | |
擰緊力矩：2.0N.m | |
防護等級：Ip20 | |
Poles：1P、2P、3P、4P | |
機械壽命：20000次 | |
電氣壽命：10000次 | |
GYM9H-Z C16型小型斷路器脫扣特性： |
|

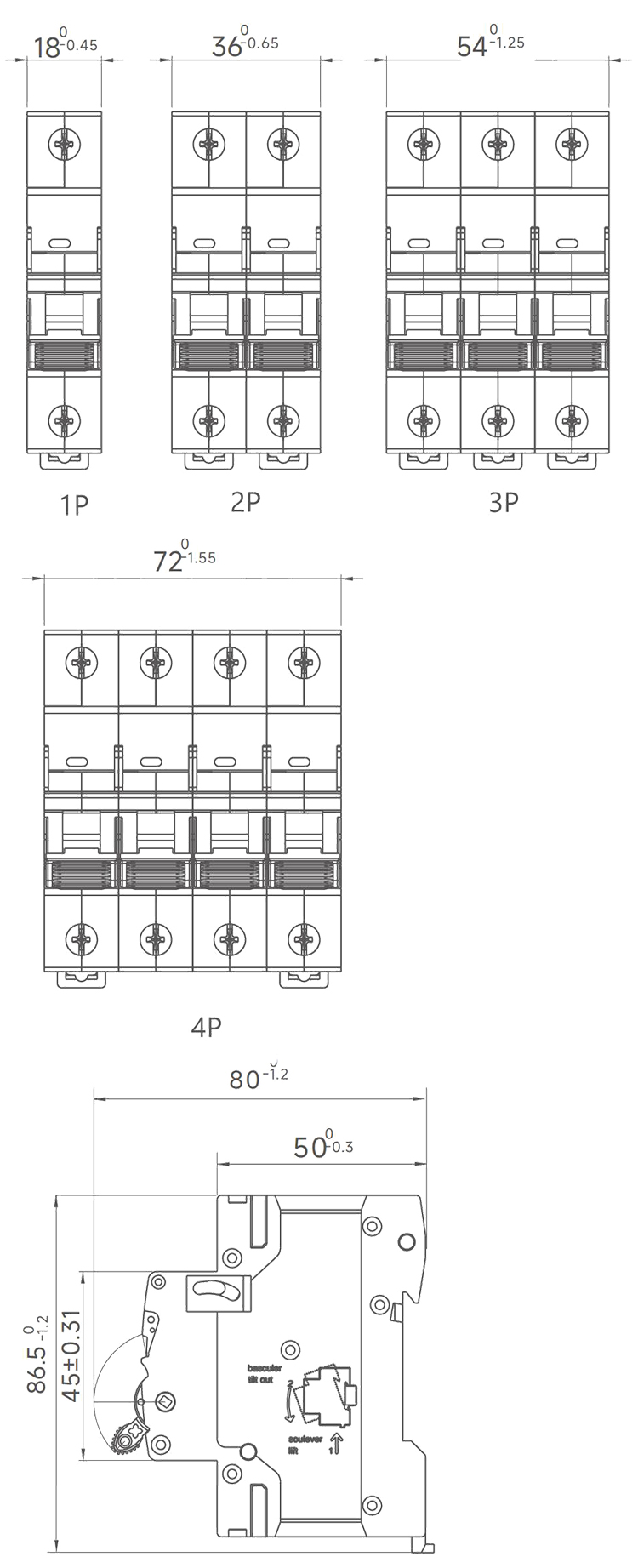

GYM9H-Z C16型小型斷路器產品尺寸： |
|
GYM9H-Z C16型小型斷路器溫度補償： |
當環境溫度不是30℃的基線溫度時，參考校正系數如下： |
環境溫度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
電流校正系數 | 1.25 | 1.2 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |
