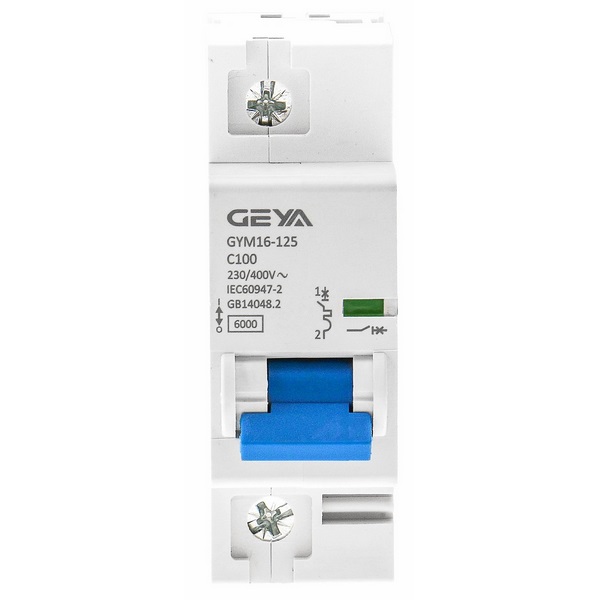

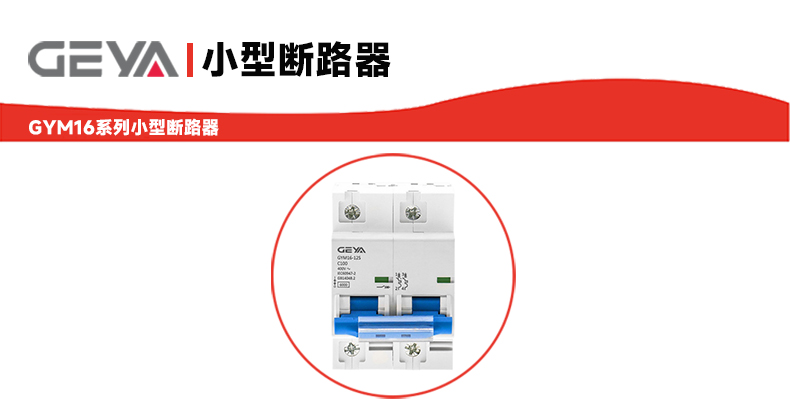

GYM16系列小型斷路器
產品介紹：GYM16系列小型斷路器結構緊湊，性能可靠，具備高分斷能力與快速脫扣特性。產品采用導軌安裝，適用于交流50/60Hz電路，可為63A-125A的線路和設備提供過載及短路保護，廣泛用于配電與控制系統。
價格：
促銷：
{{cuxiaoname}}
為什么選擇GYM16系列小型斷路器？ |
GYM16系列小型斷路器系列產品在設計中兼顧了性能、安全性與安裝便利性，適用 于多種低壓配電場合。其結構緊湊，適合空間有限的配電箱安裝；分斷能力較強，可提 供可靠的線路保護；同時產品符合國內外相關標準，具備良好的適用性與兼容性。 |
GYM16系列小型斷路器產品優勢： |
1、性能可靠： 分斷能力達10kA，脫扣迅速，能有效限制故障電流。 |
2、安裝便捷： 采用35mm標準導軌卡裝，節省安裝時間與空間。 |
3、安全性高： 殼體材料阻燃耐沖擊，觸頭狀態可見，便于現場確認。 |
4、適用性強： 涵蓋1P～4P多種數，適配230V/400V電壓系統。 |
GYM16系列小型斷路器產品特點： |
1、Poles齊全：1P、2P、3P、4P可選 |
2、額定工作電壓：1P：230V； 2P、3P、4P：400V |
3、脫扣特性：A型。 |
4、分斷能力：10kA。 |
5、環境適應性：工作溫度范圍-5℃～+40℃，海拔2000m以下可正常使用。 |
6、安裝方式：支持垂直安裝（允許偏差±2°），適應一般振動環境。 |
GYM16系列小型斷路器產品應用： |
GYM16系列小型斷路器適用于住宅、商業建筑、工業廠房等領域的低壓配電系統， 常見于配電箱、照明回路、電機控制及電器設備的分支保護，為線路與設備提供過載及 短路保護功能。 |
GYM16系列小型斷路器型號說明： | |||||
GY | M16 | 125 | ? | ? | ? |
↓ | ↓ | ↓ | ↓ | ↓ | ↓ |
| 小型斷路器 | 設計序號 | 殼架等級 | POLES: 1P、2P、3P、4P | 瞬時脫扣特性： C型配用電； D型電動機保護 | 額定電流 |
GYM16系列小型斷路器技術參數： | |||||
1、額定電流（A）：63、80、100、125 | |||||
2、Poles：1P、2P、3P、4P | |||||
3、電壓（V）：1P：230V；2P、3P、4P：400V | |||||
4、分斷能力（KA）：10KA | |||||

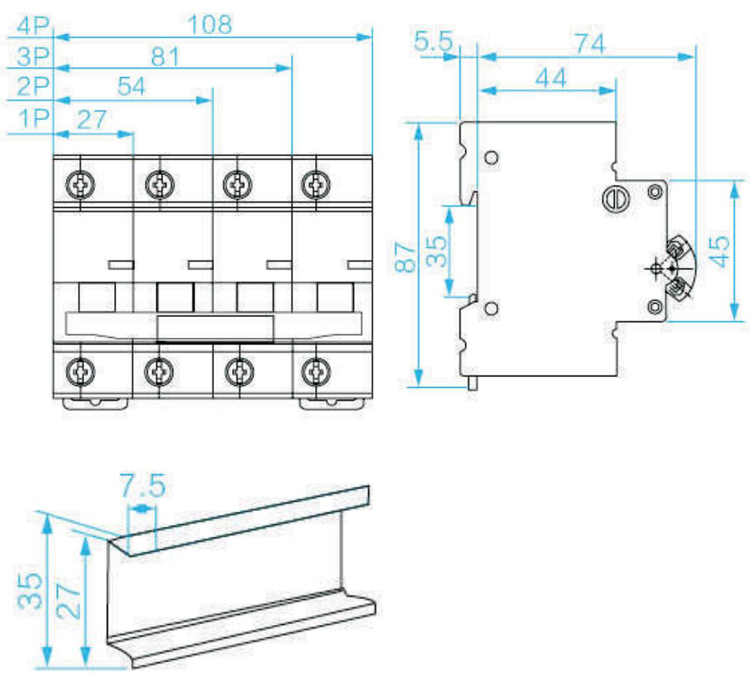

GYM16系列小型斷路器產品尺寸： |
|
GYM16系列小型斷路器斷路器的保護特性曲線圖： |
|
GYM16系列小型斷路器過電流保證特性： |
| 過電流瞬時 脫扣器類型 | 額定 電流 In(A) | 試驗 電流(A) | 起始 狀態 | 試驗 時間 | 預期結構 | 基準 溫度 | |
| C | ≤ | 1.05In | 冷態 | t≥1h | 不脫扣 |  | |
| D | > | t≥2h | |||||
| C | ≤ | 1.30ln | 熱態 | t<1h | 脫扣 電流在5s內上 升至規定值 | ||
| D | > | t<2h | |||||
| C | 值 | 3.0ln | 冷態 | 可返回時間>8s | 不脫扣 | ||
| D | 7.2In | ||||||
| C | 值 | 8.5In×80% | 冷態 | t<0.2s | 不脫扣 閉合輔助開關 接通電源 | ||
| D | 12In×80% | ||||||
| C | 8.5n×120% | 冷態 | t≥0.2s | 脫扣 閉合輔助開關 接通電源 | |||
| D | 12In×120% | ||||||
