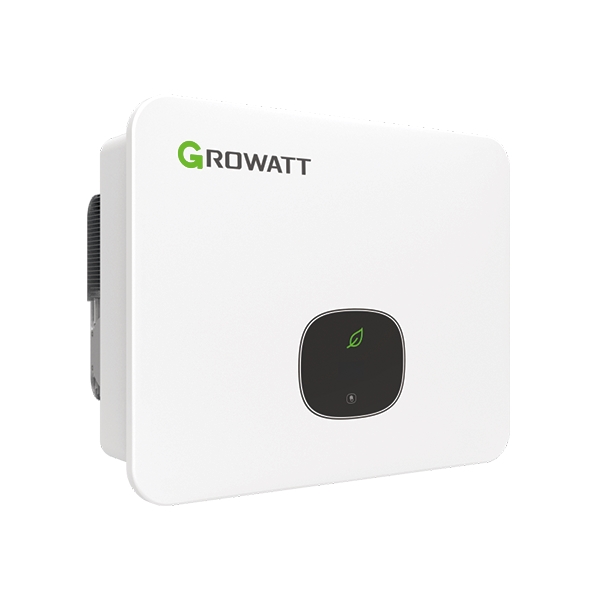

MID-TL3-X型光伏逆變器

產品介紹：MID-TL3-X型光伏逆變器效率高達98.8%，采用雙MPP跟蹤器、觸摸鍵以及OLED顯示屏設計，具有AFCI功能、自耗監測功能，支持輸出控制以及直流和交流側的Ⅱ型SPD，是一款功能性強、實用性高的光伏逆變器。

所屬分類：逆變器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊

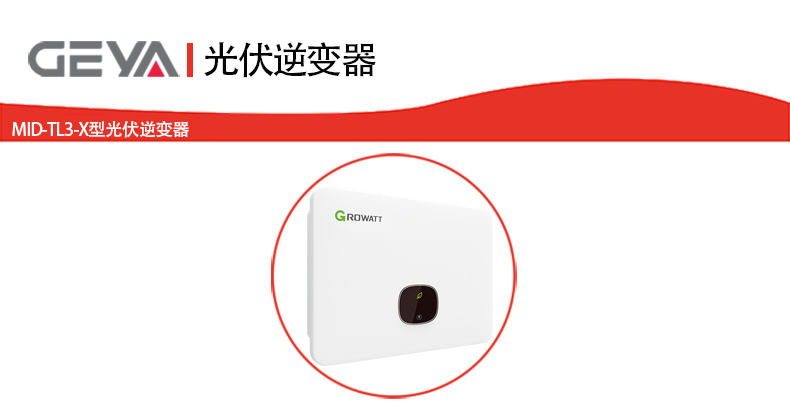

MID-15~20KTL3-X型光伏逆變器產品特點：

1、效率高達98.75%。

2、雙MPP跟蹤器。

3、支持輸出控制。

4、觸摸鍵和OLED顯示屏。

5、交流和直流側的ll型SPD。

MID-15~20KTL3-X型光伏逆變器技術參數：

數據表	MID 15KTL3-X	MID 17KTL3-X	MID 20KTL3-X
輸入數據（DC）
推薦光伏功率（用于STC模塊）	22500W	25500W	30000W
直流電壓	1100V
啟動電壓	250V
標準電壓	580V
MPPT電壓范圍	160V-1000V
MPP跟蹤器數量	2
每個MPP跟蹤器的PV串數量	2
每個MPP跟蹤器的輸入電流	27A*
每MPPT的短路電流	33.8A
輸出數據（AC）
額定交流輸出功率	15000W	17000W	20000W
AC視在功率	16600VA	18800VA	22000VA
標準交流電壓（范圍*）	220V/380V,230V/400V(340-440V)
交流電網頻率（范圍*）	50/60 Hz(45-55Hz/55-65 Hz)
輸出電流	24.2A	27.4A	31.9A
可調功率因數	0.8leading….0.8lagging
電流諧波	<3%
交流電網連接類型	3W+N+PE
效率
效率	98.75%
歐洲效率	98.6%
MPPT效率	99.9%
保護裝置
直流反性保護	Yes
直流開關	Yes
交流/直流浪涌保護	Type ll /Type ll
絕緣電阻監測	Yes
交流沖擊電路保護	Yes
接地故障監測	Yes
網格監控	Yes
防孤島效應保護	Yes
剩余電流監測單元	Yes
字符串監控	Yes
AFCl保護	Optional
一般數據
尺寸（寬/高/深）	525/395/222mm
重量	23kg
工作溫度范圍	-25 ℃…+60 ℃
夜間功耗	<1W
拓撲結構	無變壓器
冷卻	智能空氣冷卻
防護等級	IP65
相對濕度	0～100%
海拔高度	4000m
直流連接器	H4/MC4(可選擇的)
交流連接器	電纜壓蓋+OT端子
陳列	OLED+LED/WIFI+APP
接口：RS485/USB/WiFi/GPRS/RF/LAN	Yes/Yes /可選/可選/可選
保修期：5年/10年	Yes/可選
CE,VDE0126,Greece,EN50549,C10/C11,VFR 2019,EC62116,EC61727,IEC 60068,IEC 61683 CEIO-21,N4105,G98/G99,G100,UNE21700,KSC8565
只有新版本，每個MPP跟蹤器的輸入電流為27A，有關詳細信息，請聯系客服。
交流電壓范圍和頻率范圍可能因具體國家電網標準而異。

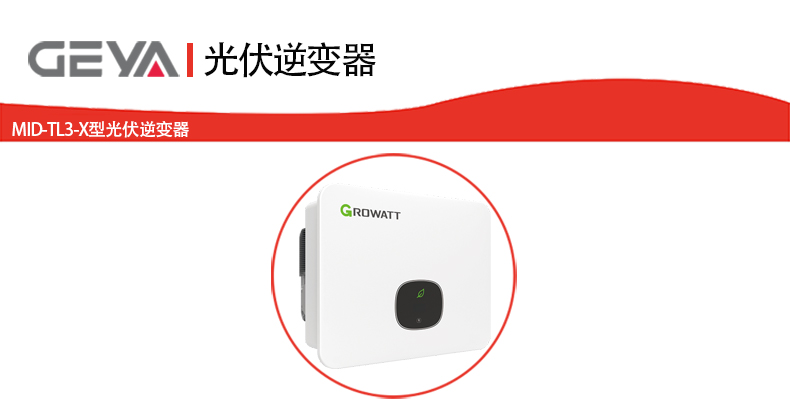

MID-25~40KTL3-X型光伏逆變器產品特點：

1、效率高達98.8%。

2、AFCl功能就緒。

3、具有自耗監測功能。

4、觸摸鍵和OLED顯示屏。

5、直流和交流側的ll型SPD。

MID-25~40KTL3-X型光伏逆變器技術參數：

數據表	MID 25KTL3-X1	MID 30KTL3-X	MID 33KTL3-X	MID 36KTL3-X	MID 40KTL3-X
輸入數據（DC）
推薦光伏功率（用于STC模塊）	37500W	45000W	49500W	54000W	60000W
直流電壓	1100V
啟動電壓	250V
標準電壓	600V
MPPT電壓范圍	200-1000V
MPP跟蹤器數量	3	3	3	4	4
每個MPP跟蹤器的PV串數量	2
每個MPP跟蹤器的輸入電流	26A
每MPPT的短路電流	32A
輸出數據（AC）
交流額定功率	25000W	30000W	33000W	36000W	40000W
AC視在功率	27700VA	33300VA	36600VA	39600VA	44000VA
標準交流電壓（范圍*）	220V/380V,230V/400V(340-440V)
交流電網頻率（范圍*）	50/60 Hz(45-55Hz/55-65 Hz)
輸出電流	40A	50.5A	55.5A	60.0A	66.6A
可調功率因數	0.8leading…0.8lagging
電流諧波	<3%
交流電網連接類型	3W+N+PE
效率
效率	98.8%
歐洲效率	98.5%
MPPT效率	99.9%
保護裝置
直流反性保護	Yes
直流開關	Yes
交流/直流浪涌保護	Type ll /Type ll
絕緣電阻監測	Yes
交流沖擊電路保護	Yes
接地故障監測	Yes
網格監控	Yes
防孤島效應保護	Yes
剩余電流監測單元	Yes
字符串監控	Yes
AFCl保護	Yes
一般數據
尺寸（寬/高/深）	580/435/230mm
重量	29.5kg	29.5kg	29.5kg	30.5kg	30.5kg
工作溫度范圍	-25℃ …+60℃
夜間功耗	<1W
拓撲結構	無變壓器
冷卻	智能空氣冷卻
防護等級	IP66
相對濕度	0-100%
海拔高度	4000m
直流連接器	H4/MC4(可選擇的)
交流連接器	電纜壓蓋+OT端子
陳列	OLED+LEDWIFI+APP
接口：RS485/USB/WiFi/GPRS/RF/LAN	Yes/Yes/可選/可選/可選/可選
保修期：5年/10年	Yes/可選
CE,VDE0126,Geece,EN50549,C10C11,UE C 15-712,EC62116,EC61727,EC 60068,EC61683,CEO-21,CEO-16,N4105， TOR Ezeuger G98/G99,G100,ASNZS 3100,AS4777,UNE217001,UNE206007,PO12.2,KSC8565
交流電壓范圍和頻率范圍可能因具體國家電網標準而異。
