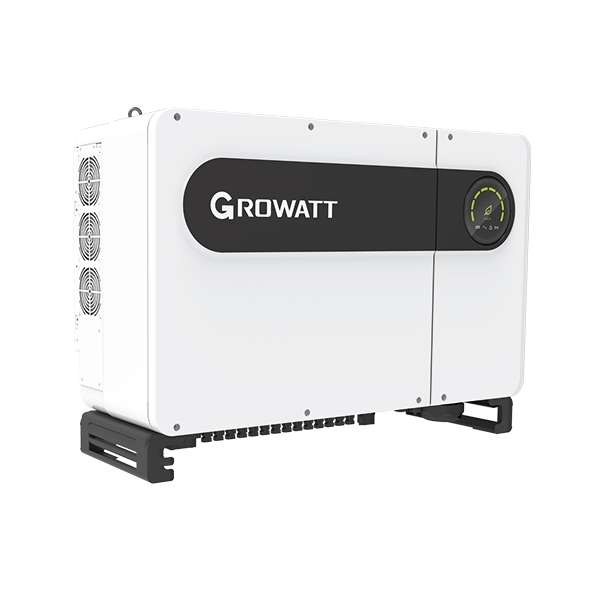

MAX系列光伏并網逆變器

產品介紹：MAX系列光伏并網逆變器適用于大型商業屋頂和地面安裝的太陽能發電廠，具有高達125KW的大容量。行業首款四核逆變器，為其提供快速處理瞬態電網故障的能力。通過優化設計，以及非凡的10MPP跟蹤器，保障了系統的高產量。

所屬分類：逆變器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



MAX-50~80KTL3LV型光伏并網逆變器產品特點：

1、采用6/7MPPT設計。

2、具有智能診斷功能。

3、效率高達99%。

4、可適用本地WIFl配置。

5、具有字符串監控功能。

6、采用交/直流II型SPD設計。

7、具有AFCl保護功能。

MAX-50~80KTL3LV型光伏并網逆變器技術參數：

數據表	MAX 50KTL3 LV	MAX 60KTL3 LV	MAX 70KTL3 LV	MAX 80KTL3 LV
輸入數據（DC）
推薦光伏功率（用于STC模塊）	75000W	90000W	105000W	120000W
直流電壓		1100V
啟動電壓		250V
額定電壓	585V	585V	600V	600V
MPPT電壓范圍		200V-	000V
MPP跟蹤器數量	6	6	7	7
每個MPP托盤的PV串數量	2
每個MPP跟蹤器的輸入電流	26A
每個MPP跟蹤器的短路電流	32A
輸出數據（AC）
交流額定功率	50000W	60000W	70000W	80000W
AC視在功率	55500VA	66600VA	77700VA	88800VA
額定交流電壓（范圍*）	220V/380V,230V		/400V(340-440V)
交流和頻率（范圍*）	50/60 Hz(45-		55Hz/55-65 Hz)
輸出電流	80.5A	96.6A	112.7A	128.8A
可調功率因數	0.8leading …0.8lagging
電流諧波	<3%
交流電網連接類型	3W+N+PE
效率
效率	98.80%	98.80%	99%	99%
歐洲效率	98.4%	98.40%	98.50%	98.5%
MPPT效率	99.9%
保護裝置
直流反性保護	Yes
直流開關	Yes
直流浪涌保護	Type ll /Type ll
絕緣電阻監測	Yes
交流短路保護	Yes
接地故障監測	Yes
網格監控	Yes
防孤島效應保護	Yes
剩余電流監測單元	Yes
字符串監控	Yes
電弧故障檢測（AFCl）	Yes
一般數據
尺寸（寬/高/深）	860/600/300mm
重量	82kg	82kg	86kg	86kg
工作溫度范圍	-25℃…+60℃
自我消耗	<1W
拓撲結構	無變壓器
冷卻	智能空氣冷卻
防護等級	IP65
相對濕度	0-100%
海拔高度	4000m
直流連接	HA/MC4(可選擇的）
交流連接	電纜密封套+OT終端
顯示	LED/WIFI+APF
接口：RS485/USB/WiFi/RF/GPRS	Yes/Yes /可選/可選/可選
保修期：5年/10年	Yes /可選
CE,VDE0126,Greece,EN50438,EN50549,C10/C11,VFR 2019,EC62116,IEC61727,IEC60068,IEC 61683,CEIO-21,CEI0-16,N4105,DRRGG98/G99,G100,NRS 097-2-1,MEA,PEA,KSC8565
*交流電壓范圍和頻率范圍可能因具體國家電網標準而異。

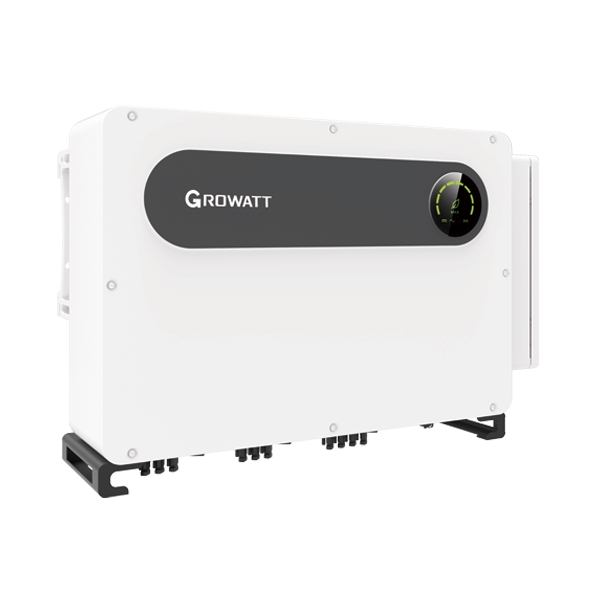

MAX-100~125KTL3-XLV型光伏逆變器產品特點：

1、采用10MPPT無保險絲設計。

2、具有智能I/V掃描和診斷功能。

3、具有智能串監控功能。

4、采用交/直流II型SPD設計。

5、IP66和C5防護等級。

MAX-100~125KTL3-XLV型光伏逆變器技術參數：

數據表	MAX100KTL3-XLV	MAX110KTL3-XLV	MAX120KTL3-XLV	MAX125KTL3-XLV
輸入數據（DC）
直流電壓	1100V
啟動電壓	195V
額定電壓	600V
MPPT電壓范圍	180V-1000V
MPP跟蹤器數量	10
每個MPP托盤的PV串數量	2
每個MPP跟蹤器的輸入電流	32A
每個MPP跟蹤器的短路電流	40A
輸出數據（AC）
交流額定功率	100000W	110000W	120000W	125000W
AC視在功率	110000VA	121000VA	132000VA	137500VA
額定交流電壓（范圍*）	230V/400V(340-440VAC)
交流和頻率（范圍*）	50/60 Hz(45~55Hz/55-65 Hz)
輸出電流	158.8A	174.6A	190.5A	198.5A
可調功率因數	0.8leading …0.8lagging
電流諧波	<3%
交流電網連接類型	3W/N/PE
效率
效率	98.8%
歐洲效率	98.4%	98.5%	98.5%	98.5%
MPPT效率	99.9%
保護裝置
直流反性保護	Yes
直流開關	Yes
交流/直流浪涌保護	Type ll /Type ll
絕緣電阻監測	Yes
交流短路保護	Yes
接地故障監測	Yes
字符串檢測	Yes
反PID功能	選擇
電弧故障檢測（AFCl）	選擇
一般數據
尺寸（寬/高/深）	970/640/345mm
重量	84kg
工作溫度范圍	-30°℃…+60℃
夜間功耗	<1W
拓撲結構	無變壓器
冷卻	智能空氣冷卻
防護等級	IP66
相對濕度	0~100%
海拔高度	4000m
直流連接	H4/MC4(Max.6mm2)
交流連接	OT Erminal (Max.240mm2)
顯示	LED/WIFI+APE
接口：RS485/USB/PLC/GPRS/4G/WiF	Yes/Yes/可選/可選/可選
保修期：5年/10年	Yes /可選
CE,IEC62116,IEC61727,CQC,VDE0126,VFR2019,EN50549-1/2,C10/C11,UNE206007,G99CEI0-21/0-16,N4105&N4110,UNE206006,MEA,PEA,KSC8565
*交流電壓范圍和頻率范圍可能因具體國家電網標準而異。

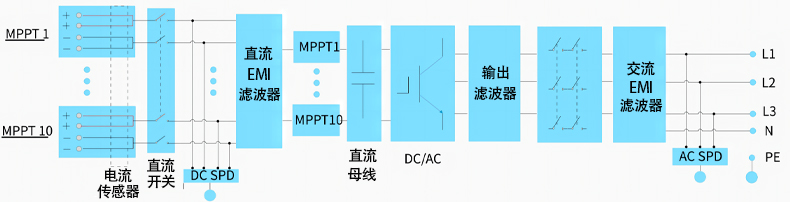

MAX-100~125KTL3-XLV型光伏逆變器接線圖：
