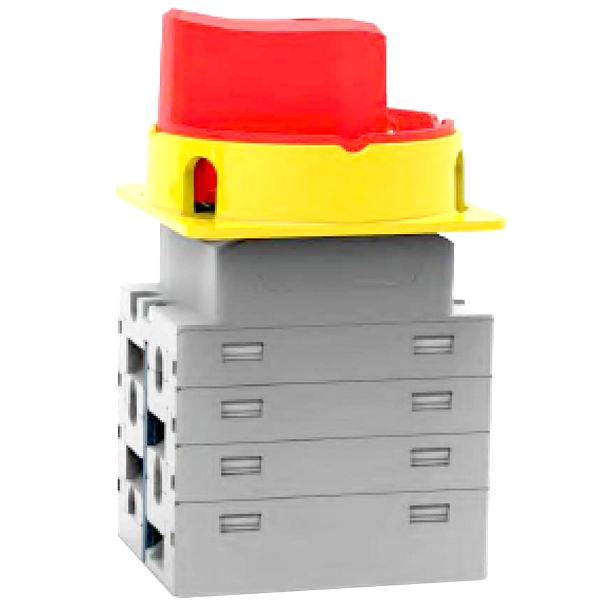

GDS6系列光伏直流隔離開關產品特點：
1、本產品屬于Non-polarity直流隔離開關。
2、采用模塊化設計，可選2-10級。
3、正向觸點或反向觸點可選。
4、單孔安裝、面板安裝、配電板、門離合器或外殼可選。
5、動態密封設計和密封性強的材料保證IP66防護等級。
6、DC 1500絕緣電壓設計，通過IECEN60947-3:2009+A1+A2、AS60947.3、UL508、
GB/T14048.3測試，具有TUV、CE、CB、S、UL、CC認證。

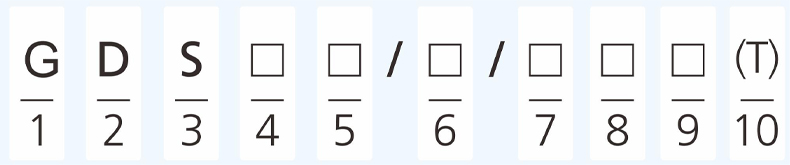

GDS6系列光伏直流隔離開關型號及含義：
| 序號 | 名稱 | 描述 | |||||||
| 1 | 品牌 | G | |||||||
| 2 | 直流 | D | |||||||
| 3 | 隔離開關 | S | |||||||
| 4 | 系列 | 5:系列5（反向觸點） 6:系列6（正觸點） | |||||||
| 5 | 安裝類型 | HM：?jiǎn)慰装惭b PM：面板安裝 DB：配電板 DC：門 | |||||||
| 6 | 1000V 額定電流 | 13:13A 20:20A 25:25A 40:40A 50:50A UL 13:13A 20:20A 25:25A 30:30A | |||||||
| 7 | Pole | 2:2P 3:3P 4:4P 6:6P 8:8P 10:10P 2H/3H/4H 4T/4B/4S UL 2:2P 3:3P 4:4P 6:6P 8:8P 10:10P | |||||||
| 8 | 旋鈕外觀 | R:可鎖定 Nil:無鎖 | |||||||
| 9 | 旋鈕方向 | （9D）：9點鐘，OFF 12點鐘，ON 無：12點鐘，OFF 3點鐘，ON | |||||||
| 注*PM旋轉按鈕的方向?yàn)?點鐘關閉和12點鐘打開，其余旋轉按鈕為12點鐘關閉和3點鐘關閉。HM系列旋轉按鈕具有兩個方向。 | |||||||||
| 如果您有需求，請與我們聯系。 | |||||||||
| 注*安裝方式：6系列：HM、PM（僅帶鎖）、DB、DC、EL、ELA 5系列：HM、PM（僅帶鎖） | |||||||||
GDS5系列光伏直流隔離開關技術參數：
| 主要參數 | |||||||
| 型號 | A | 13 | 20 | 25 | 40 | 50 | |
| 額定絕緣電壓（Ui） | V | 1500 | 1500 | 1500 | 1500 | 1500 | |
| 額定熱電流 | A | 32 | 40 | 55 | 55 | 55 | |
| 額定沖擊耐受電壓（Uimp） | V | 8000 | |||||
| 額定短時耐受電流 (1s) Icw | A | 780 | |||||
| 額定短時閉合能力 | A | 1200 | |||||
| 電纜橫截面(incl.jumper) | |||||||
| 實心或絞合 | mm2 | 4-16 | |||||
| 靈活性 | mm2 | 4-16 | |||||
| 柔性（+多芯電纜端） | mm2 | 4-16 | |||||
| 扭矩 | |||||||
| 擰緊力矩端子螺釘M4。 | Nm | 1.2-1.8 | |||||
| 擰緊力矩單孔安裝螺母M16 | Nm | 2.0-2.3 | |||||
| 擰緊力矩旋鈕螺釘M3 | Nm | 0.5-0.7 | |||||
| 開啟或關閉扭矩 | Nm | 0.9-1.3 | |||||
| 一般參數 | |||||||
| 旋鈕位置 | 12點鐘關閉，3點鐘打開（9點鐘關閉，12點鐘打開） | ||||||
| 電氣壽命 | 實際 | 3000 Cycles | |||||
| 標準 | 300 Cycles | ||||||
| 機械壽命 | 實際 | 10000 Cycles | |||||
| 標準 | 10000 Cycles | ||||||
| 觸點距離 (per pole) | mm | 8 | |||||
| 操作溫度 | ℃ | -40 to +85 | |||||
| 儲存溫度 | ℃ | -40 to +85 | |||||
| 污染程度 | 3 | ||||||
| 過電壓類別 | Ⅱ | ||||||
| 軸和安裝螺母的IP等級 | IP66 | ||||||
GDS6系列光伏直流隔離開關技術參數：
| 圖層面板 | 電壓/電流（DC-PV1） | |||||
| 2/3/4/6/8/10 | 600Vdc | 800Vdc | 1000Vdc | 1200Vdc | 1500Vdc | Model |
| 32 | 26 | 13 | 10 | 5 | GDS5(6)XX/13/ZY | |
| 40 | 30 | 20 | 12 | 6 | GDS5(6)XX/20/ZY | |
| 55 | 45 | 25 | 15 | 8 | GDS5(6)XX/25/ZY | |
| / | 50 | 40 | 30 | 20 | GDS5(6)XX/40/ZY | |
| / | 55 | 50 | 40 | 30 | GDS5(6)XX/50/ZY | |
| 4T/B/S | / | / | 32 | 26 | 13 | GDS5(6)XX/13/ZY |
| / | / | 40 | 30 | 20 | GDS5(6)XX/20/ZY | |
| / | / | 55 | 40 | 30 | GDS5(6)XX/25/ZY | |
| / | / | / | / | 45 | GDS5(6)XX/40/ZY | |
| / | / | / | / | 50 | GDS5(6)XX/50/ZY | |
| 3T/6T/9T | / | / | 32 | 23 | 10 | GDS5(6)XX/13/ZY |
| / | / | 40 | 30 | 13 | GDS5(6)XX/20/ZY | |
| / | / | 55 | 40 | 20 | GDS5(6)XX/25/ZY | |
| / | / | / | 45 | 30 | GDS5(6)XX/40/ZY | |
| / | / | / | 50 | 40 | GDS5(6)XX/50/ZY | |
| 2H | 50 | 26 | 13 | 10 | 5 | GDS5(6)XX/13/ZY |
| 64 | 30 | 20 | 12 | 6 | GDS5(6)XX/20/ZY | |
| 80 | 45 | 25 | 15 | 8 | GDS5(6)XX/25/ZY | |
| 90 | 50 | 40 | 30 | 20 | GDS5(6)XX/40/ZY | |
| 100 | 55 | 50 | 40 | 30 | GDS5(6)XX/50/ZY | |
| 3H | / | 50 | 13 | 10 | 5 | GDS5(6)XX/13/ZY |
| / | 64 | 20 | 12 | 6 | GDS5(6)XX/20/ZY | |
| / | 80 | 25 | 15 | 8 | GDS5(6)XX/25/ZY | |
| / | 90 | 40 | 30 | 20 | GDS5(6)XX/40/ZY | |
| / | 100 | 50 | 40 | 30 | GDS5(6)XX/50/ZY | |
| 4H | / | / | 50 | 10 | 5 | GDS5(6)XX/13/ZY |
| / | / | 64 | 12 | 6 | GDS5(6)XX/20/ZY | |
| / | / | 80 | 15 | 8 | GDS5(6)XX/25/ZY | |
| / | / | 90 | 30 | 20 | GDS5(6)XX/40/ZY | |
| / | / | 100 | 40 | 30 | GDS5(6)XX/50/ZY | |
| 圖層面板 | 電壓/電流（DC-PV2） | |||||||
| 2/3/4/6/8/10 | 600Vdc | 800Vdc | 1000Vdc | 1200Vdc | 1500Vdc | Model | ||
| 13 | 13 | 6 | 4 | 3 | GDS5(6)XX/13/ZY | |||
| 20 | 15 | 8 | 6 | 4 | GDS5(6)XX/20/ZY | |||
| 25 | 23 | 10 | 8 | 5 | GDS5(6)XX/25/ZY | |||
| 40 | 30 | 20 | 15 | 8 | GDS5(6)XX/40/ZY | |||
| 50 | 40 | 25 | 18 | 10 | GDS5(6)XX/50/ZY | |||
| 4T/B/S/3T/6T/9T | / | / | 12 | / | / | GDS5(6)XX/13/ZY | ||
| / | / | 18 | / | / | GDS5(6)XX/20/ZY | |||
| / | / | 20 | / | / | GDS5(6)XX/25/ZY | |||
| / | / | 40 | / | / | GDS5(6)XX/40/ZY | |||
| / | / | 50 | / | / | GDS5(6)XX/50/ZY | |||
| 圖層面板 | 電壓/電流（UL 508i） | |||||
| 2/3/4/6/8/10 | 600VDC | 800VDC | 1000VDC | Mode | ||
| 30 | 30 | 13 | GDS5(6)XX/13/ZY | |||
| 30 | 30 | 20 | GDS5(6)XX/20/Zy | |||
| 30 | 30 | 25 | GDS5(6)XX/25/ZY | |||
| 30 | 30 | 30 | GDS5(6)XX/30/ZY | |||
| 注意*10P產品需要定制，如果需要，請與我們聯系 | ||||||

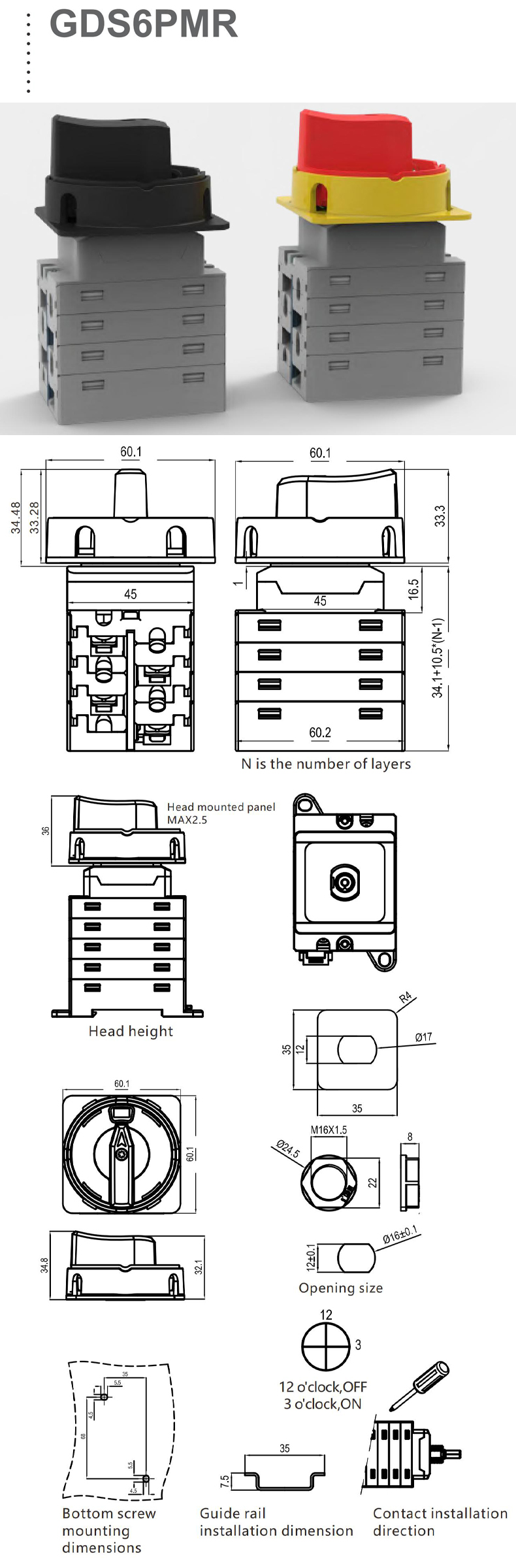

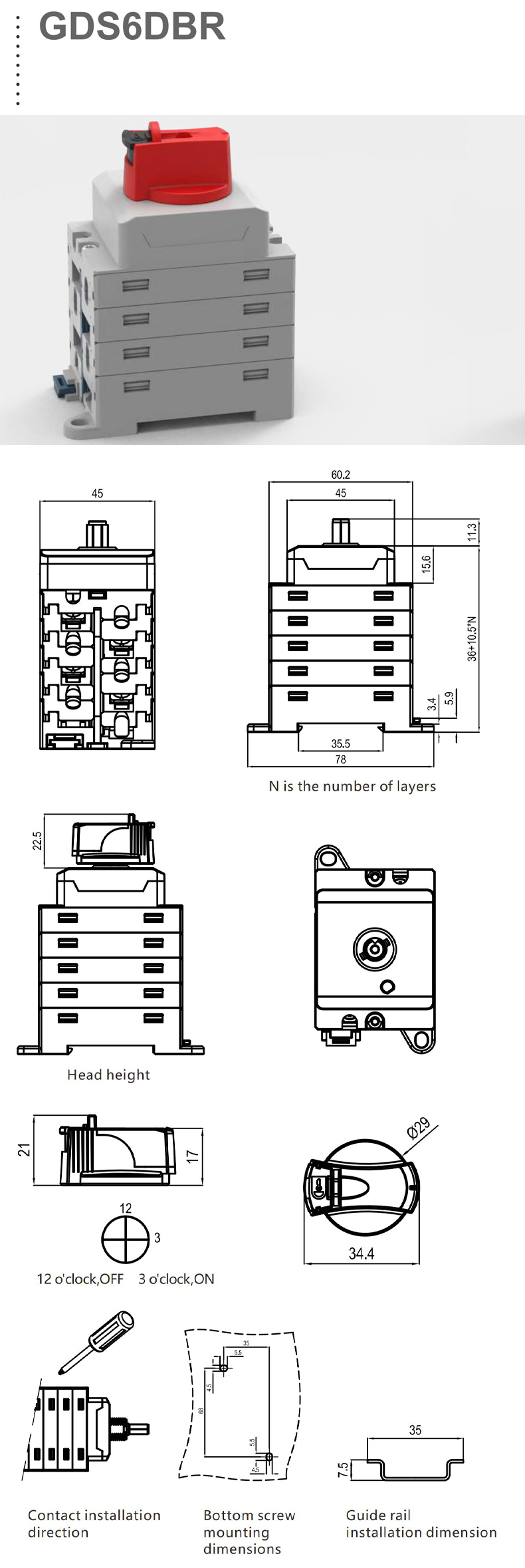

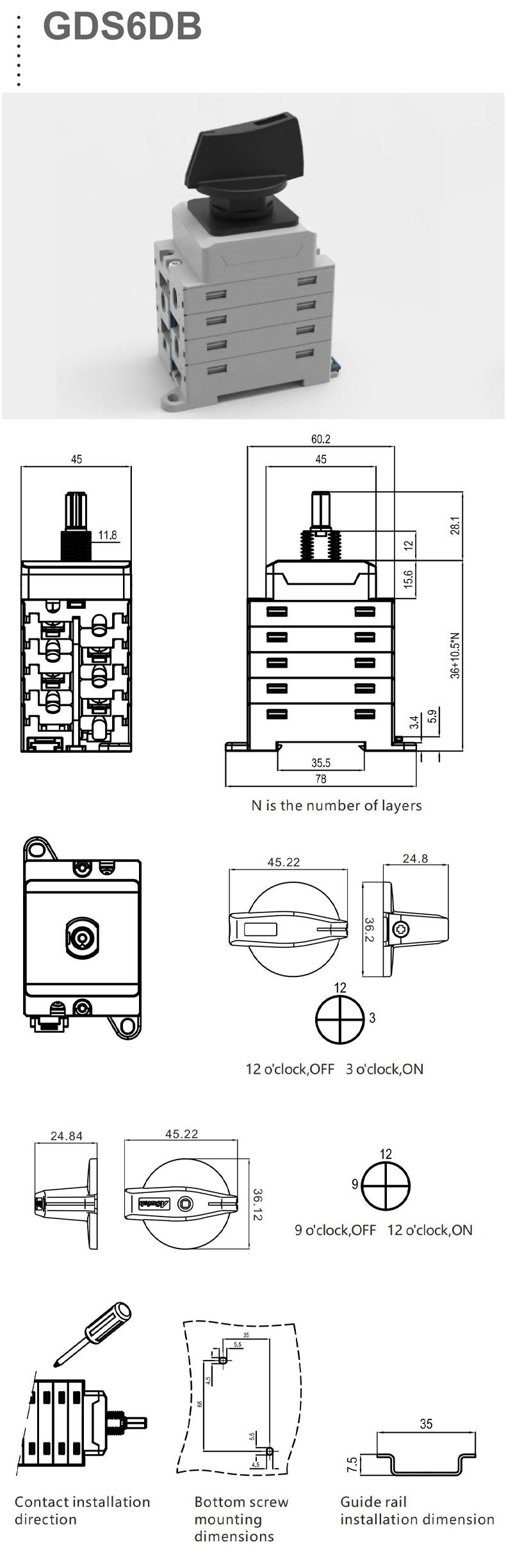

GDS6系列光伏直流隔離開關產品尺寸：
GDS6系列光伏直流隔離開關接線圖：
