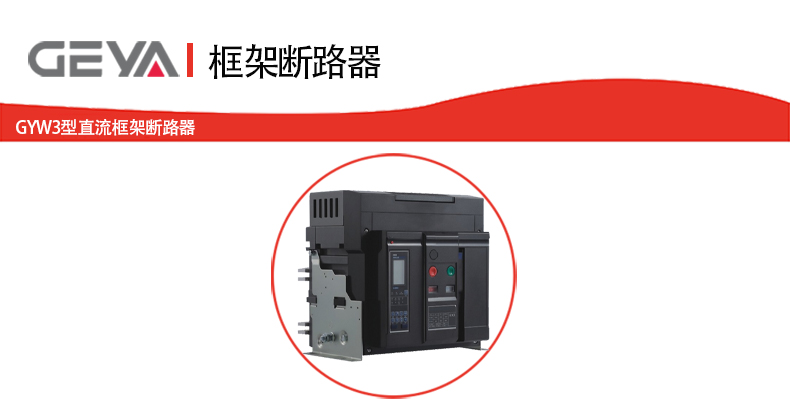

GYW3型直流框架斷路器產品特點：
1、高分段：
斷路器滅弧室和觸頭系統的設計，具有多項發明。采用窄縫、氣吹、磁吹滅弧的原
理，優化滅弧柵片形狀和滅弧柵片的排布方式，增加了對電弧的推動力、減少了電弧進入滅
弧室的阻力，提高了產品的分斷能力，可滿足DC1500V下的可靠滅弧。對控制器采集信號、
發出命令的時間進行優化，當出現較大故障電流時，可以大大縮短全分斷時間。
2、高壽命：
本體設計采用高強度的DMC材料，具有的沖擊強度和絕緣特性。弧觸頭結構的設
計，提高了產品的電氣壽命；對觸頭系統和操作機構做了大幅優化設計，金屬結構件的強
度更高，并實現了對觸頭壓力的補償，提高了產品可靠性和短時耐受能力。
3、小體積：
同等殼架產品中相間距小，分流器內置，利于成套柜尺寸縮減，同時使產品更加美觀。
4、臨界電流：
國內外首款滿足臨界直流負載無性框架斷路器，實現全電流范圍內可靠滅弧，可滿足
光伏PV2級隔離需求。
5、多種安全防護裝置：
具有抽屜式斷路器門聯鎖、抽屜式三位置鎖定及解鎖裝置、斷開位置鑰匙鎖、接線端子
防護罩、合閘準備就緒裝置等防護裝置。
GYW3型直流框架斷路器應用場合：
GYW3-2500/4000直流型萬能式斷路器(以下簡稱斷路器)適用于直流，額定電流800A
~4000A、額定絕緣電壓DC1500V、額定工作電壓為DC500V/750V、DC1000V/1500V
的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路等故障的危
害：還具有可靠的隔離功能。斷路器具有多種保護功能在做到高精確的選擇性保護的同時，
還可以避免不必要的停電提高了供電系統的可靠性和安全性。
GYW3型直流框架斷路器技術參數：
| 斷路器 | GYW3-2500 | GYW3-4000 | ||||
| 串聯數(P) | 2/3/4 | 3/4 | ||||
| 額定電流In(A) | 800/1000/1250/ 1600/2000/2500 | 1600/2000/2500/ 3200/3600/4000 | ||||
| 額定工作電壓Ue(V) | DC500V/750V(2P/3P) DC1000V/1500V(4P) | DC500V/750V(3P) DC1000V/1500V(4P) | ||||
| 分斷類型 | / | S H | ||||
| 額定限短路分斷能力lcu(kA) | DC500V | 2P | 50 | / | / | |
| 3P | 65 | 80 | 120 | |||
| 750V DC | 2P | 40 | / | / | ||
| 3P | 55 | 65 | 80 | |||
| DC1000V DC1500V | 4P | 50 | 55 | 75 | ||
| 4P | 40 | 50 | 60 | |||
| 額定運行短路分斷能力lcs(kA) | 100%lcu | 100%lcu | ||||
額定短路接通能力 lcm(kA) | 100%lcu | 100%Icu | ||||
| 額定短時耐受電流Icw(kA)/1s | 1000o|cu | 10000|cu | ||||
| 控制器 | NWK20Z控制器 | ? | ? | |||
| NWK22Z控制器 | ? | ? | ||||
| 安裝方式 | 固定式 | ? | ? | |||
| 抽屜式 | ? | ? | ||||
