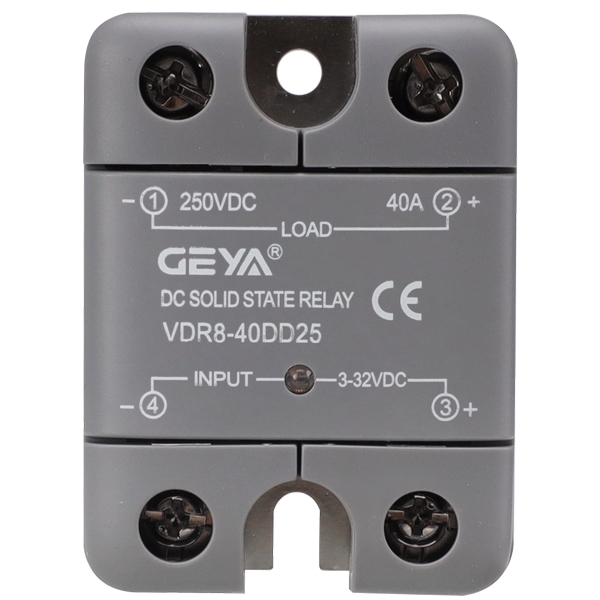

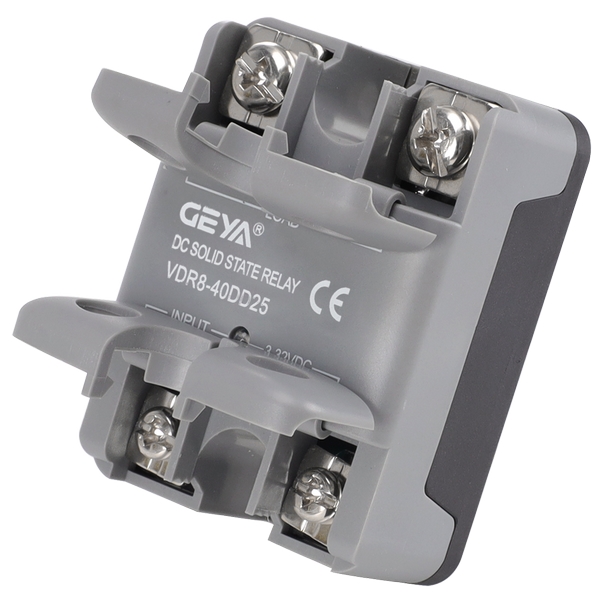

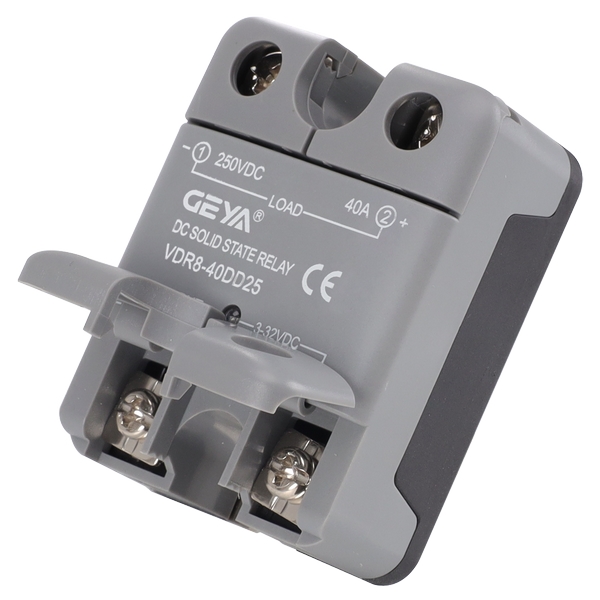

VDR8系列直流固態繼電器

產品介紹：VDR8系列直流固態繼電器（SSR）是現代微電子與電力電子技術融合的成果，屬于無觸點電子開關器件。它以微小控制信號（兼容TTL邏輯電平）安全驅動大電流直流負載，在輸入與輸出回路間實現可靠的光電隔離，是工業自動化控制中強弱電隔離的理想接口元件。

所屬分類：固態繼電器返回上一級

價格：

促銷：

[
                                        {"產品型號": "VDR8-10","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-10","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-10","控制電壓": "D","輸出電壓": "D60"},{"產品型號": "VDR8-25","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-25","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-25","控制電壓": "D","輸出電壓": "D60"},{"產品型號": "VDR8-40","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-40","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-40","控制電壓": "D","輸出電壓": "D60"},{"產品型號": "VDR8-60","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-60","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-60","控制電壓": "D","輸出電壓": "D60"},{"產品型號": "VDR8-80","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-80","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-80","控制電壓": "D","輸出電壓": "D60"},{"產品型號": "VDR8-100","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-100","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-120","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-120","控制電壓": "D","輸出電壓": "D25"},{"產品型號": "VDR8-140","控制電壓": "D","輸出電壓": "D08"},{"產品型號": "VDR8-140","控制電壓": "D","輸出電壓": "D25"}
                                        ]

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇VDR8系列直流固態繼電器？

在需要高效、靜音、長壽命直流控制的嚴苛工業場景中，VDR8系列憑借其晶體管輸

出技術、優異的抗干擾能力及堅固封裝，成為替代傳統電磁繼電器的可靠升級方案。它

能提升系統響應速度、降低維護需求，尤其適用于存在震動、腐蝕或需頻繁開關的

場合。

VDR8系列直流固態繼電器產品優勢：

1、安全可靠：

- 輸入/輸出光隔離設計，有效阻斷強電干擾，保障弱電控制端安全。

2、高效節能：

- 晶體管輸出帶來低的通態壓降，減少能耗與發熱。

3、超長壽命：

- 無機械觸點與火花，從根本上解決磨損問題，使用壽命遠超傳統繼電器。

4、快速響應：

- 毫秒級開關速度，滿足高精度控制需求。

5、環境適應性強：

- 環氧樹脂一體化封裝，具備優異的抗震、防腐蝕、防潮性能。

6、易于集成：

- TTL/CMOS邏輯電平直接驅動，集成LED狀態指示，便于安裝調試與監控。

VDR8系列直流固態繼電器產品特點：

1、電氣隔離保障：

- 內置光耦隔離器，在控制信號（低壓直流）與負載回路（高壓直流）間建立數千伏

的可靠電氣隔離屏障，杜絕干擾與竄電風險。

2、智能控制接口：

- 控制端兼容廣泛的TTL/CMOS邏輯電平，可直接連接微控制器、PLC輸出模塊等現

代數字控制系統，簡化電路設計。

3、高性能輸出核心：

- 采用功率晶體管作為輸出開關元件，具備導通損耗低、開關瞬態快、無觸點抖

動等優勢，提升系統能效與響應速度。

4、運行狀態可視：

- 集成高亮LED指示燈，直觀顯示繼電器通斷狀態，便于現場快速診斷與維護。

5、堅固耐用設計：

- 工業級環氧樹脂一體化封裝工藝，賦予產品的機械強度、耐化學腐蝕性及環境

密封性，適應震動、潮濕、粉塵等惡劣工業環境。

VDR8系列直流固態繼電器產品應用：

VDR8系列專為直流負載的智能、可靠控制而設計，廣泛應用于：

1、工業自動化：

- 直流電機（啟停、調速控制）

- 電磁閥/電磁制動器的精準通斷

- 振動器、傳送帶等設備的驅動

- 自動化生產線中的直流執行機構

2、能源管理：

- 電池充放電系統的安全切換與保護

- 太陽能系統直流側控制

3、設備控制：

- 大功率直流電源切換

- 工業加熱設備（需直流供電）

- 測試儀器儀表中的負載切換

4、交通與基礎設施：

- 直流信號燈控制、道閘系統等。

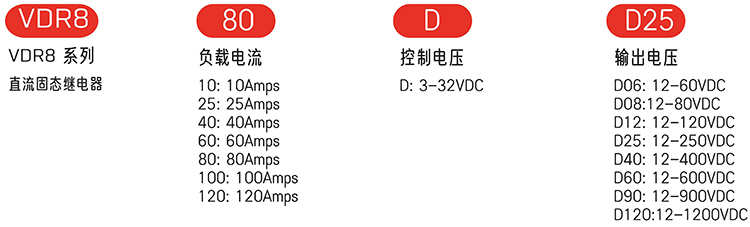

VDR8系列直流固態繼電器型號說明：


VDR8系列直流固態繼電器產品選型：

控制

電壓

工作

電壓

額定工作電流

Amps

100

Amps

120

Amps

3 to

32V

VDC

VDR8-

10DD06

VDR8-

25DD06

VDR8-

40DD06

VDR8-

60DD06

VDR8-

80DD06

VDR8-

100DD06

VDR8-

120DD06

VDC

VDR8-

10DD08

VDR8-

25DD08

VDR8-

40DD08

VDR8-

60DD08

VDR8-

80DD08

VDR8-

100DD08

VDR8-

120DD08

120

VDC

VDR8-

10DD12

VDR8-

25DD12

VDR8-

40DD12

VDR8-

60DD12

VDR8-

80DD12

VDR8-

100DD12

VDR8-

120DD12

250

VDC

VDR8-

10DD25

VDR8-

25DD25

VDR8-

40DD25

VDR8-

60DD25

VDR8-

80DD25

VDR8-

100DD25

VDR8-

120DD25

400

VDC

VDR8-

10DD40

VDR8-

25DD40

VDR8-

40DD40

VDR8-

60DD40

VDR8-

80DD40

VDR8-

100DD40

VDR8-

120DD40

600

VDC

VDR8-

10DD60

VDR8-

25DD60

VDR8-

40DD60

VDR8-

60DD60

VDR8-

80DD60

VDR8-

100DD60

VDR8-

120DD60

900

VDC

VDR8-

10DD90

VDR8-

25DD90

VDR8-

40DD90

VDR8-

60DD90

VDR8-

80DD90

VDR8-

100DD90

VDR8-

120DD90

1200

VDC

VDR8-

10DD120

VDR8-

25DD120

VDR8-

40DD120

VDR8-

60DD120

VDR8-

80DD120

VDR8-

100DD120

VDR8-

120DD120


VDR8系列直流固態繼電器技術參數：

輸入參數

參數名稱

參數值

輸入方式

控制電壓范圍

3 to 32VDC

輸入電流(Max)

4-30mA

開通電壓

3VDC

關斷電壓

1VDC

反向電壓

-6VDC

輸出參數
參數名稱	單位	參數值
標稱電流	Amps	10	25	40	60	80	100	120
負載電流范圍	Arms	0.05 to10	0.05 to25	0.05 to40	0.1 to60	0.1 to80	0.1 to100	0.1 to120
浪涌電流 10mSec (Max.)	Arms	200%
負載電壓	Vrms	60VDC~1200VDC
通態壓降	Vrms	≤0.5~4.6
斷態電壓	Vrms	60V,80V,250V,400V,60OV,900V,1200V
反應時間	MS	1.0
斷態漏電流	mArms	1.0
過壓保護	瞬態保持電壓分別為：80V,180V,470V,1000V
開關特性	Mosfet or IGBT

一般參數
標稱電流	10A	25A	40A	60A	80A	100A	120A
介質耐壓，輸入/輸出(50/60 Hz	2500Vrms
介質耐壓，輸入，輸出/底板 (50/60 Hz)	2500Vrms
絕緣電阻(@500 VDC)	10?Q
負載電流安全系數	組性負載取2.5-3倍，感性負載取3-6倍
工作溫度范圍	-40 to 80℃
儲存溫度范圍	-40 to 100℃
濕度符合標準IEC60068-2-78	95%
LED輸入指示燈	紅色

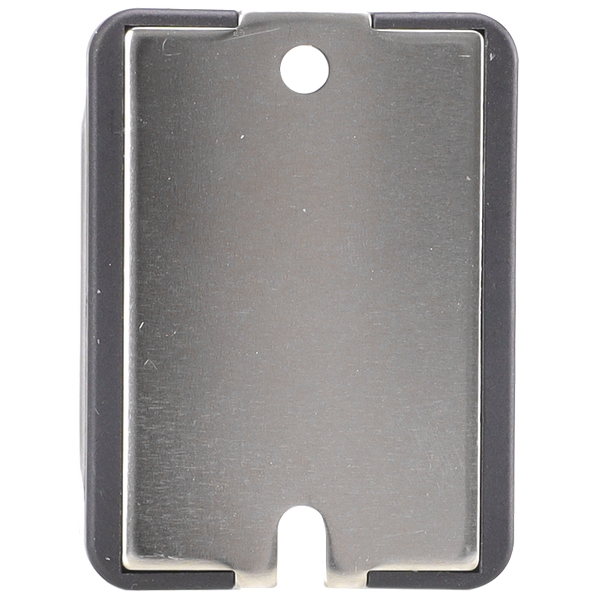

底板材質	紫銅
重量	120g
