GYNV-1600型框架塑殼一體式斷路器產品特點：
1、額定工作電壓C400V/800V 。
2、額定頻率50Hz 。
3、額定電流200A-1600A 。
4、有3P和4P 。
5、可倒進線連接 。
6、使用類別B類。
7、執行標準GB/T14048.2-2008。
8、符合標準IEC60947-1及GB14048.1-2012低壓開關設備和控制設備總則 IEC60947-2
及GB14048.2-2008低壓開關設備和控制設備斷路器 IEC60947-4-1及GB14048.4低壓開關
設備和控制設備機電式接觸器和電動機起動器含電動機保護器。

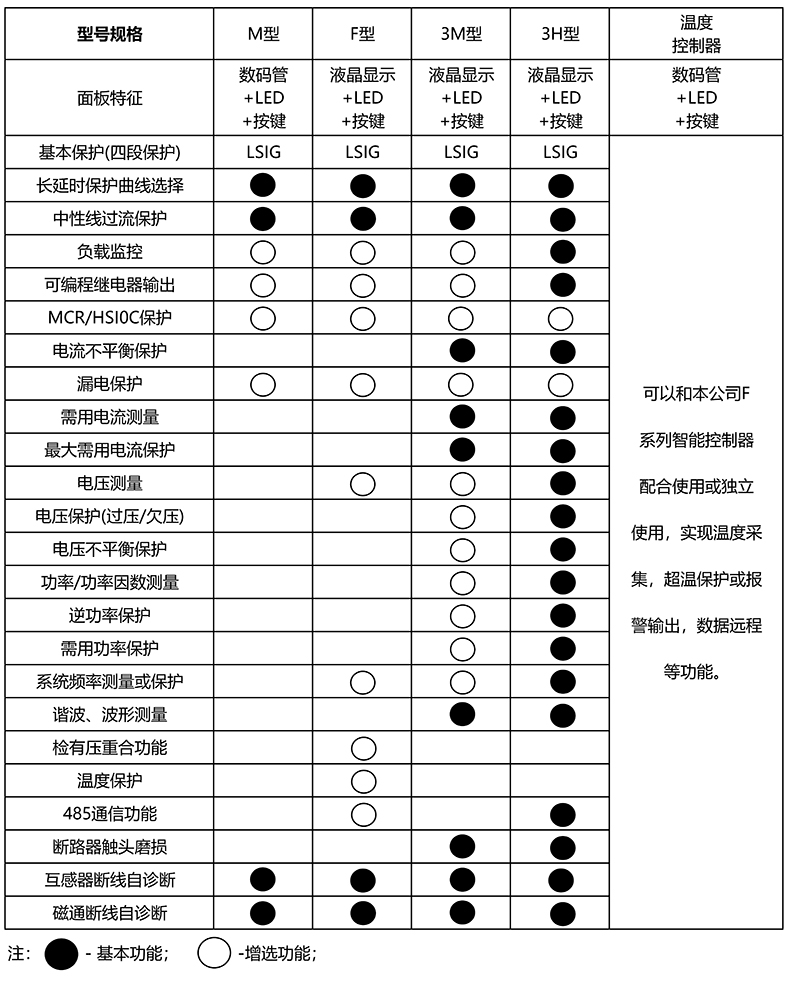

GYNV-1600型框架塑殼一體式斷路器功能保護：
1、保護功能；
1.1過載長延時功能：
- 過載長延時保護參數設定
- 6種過載保護特性曲線
- 熱記憶功能
1.2短路短延時保護：
1.3短路瞬時保護；
1.4MCR和HSISC保護；
1.5中性線保護；
1.6接地故障保護：NFPA/EGFP接地保護模式；
1.7接地報警；
1.8漏電保護；
1.9負載監控；
2、測量功能：
2.1電流測量；
2.2電壓測量；
3、自診斷信息記錄；
4、DO功能；
5、DI輸入功能，區域選擇型連鎖（ZSI）；
6、試驗功能；
7、故障記錄及查詢功能；
8、自診斷功能；
9、指示燈全顯功能；
10、實時時鐘(RTC)功能（選配）；
11、電壓表功能（選配）；
12、溫度保護功能（F型選配）；
13、有壓重合功能（F型選配）；
13.1失壓分閘功能；
13.2有壓合閘功能；
14、通訊功能；
GYNV-1600型框架塑殼一體式斷路器使用條件與安裝條件：
1.周圍空氣溫度為-5℃～+40℃(超出范圍可降容使用),且24h的平均值不超過+35℃;
2.安裝地點的海拔不超過2000m,超過2000m降容使用；
3.安裝地點的空氣相對濕度在溫度為+40℃時不超過50%,在較低溫度下可以有較
高的相對濕度，例 如20℃時達90%,對由于溫度變化偶爾產生的凝露應采取措施；
4.污染等級為3級；
5.斷路器主電路安裝類別為IV,其余輔助電路和控制電路安裝類別為Ⅲ;
6.斷路器應安裝在無爆炸危險、無導電塵埃、無雨雪侵襲、無足以腐蝕金屬和破壞絕
緣的地方。

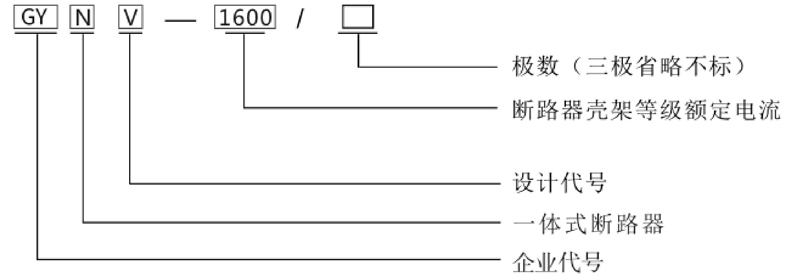

GYNV-1600型框架塑殼一體式斷路器型號及含義：
GYNV-1600型框架塑殼一體式斷路器型號及含義：
GYNV-1600型框架塑殼一體式斷路器技術參數：
| 型號 | 1600型 | |
| 殼架等級額定電流Inm(A) | 1600 | |
| 額定電流In(A) | 200、400、630、800、 1000、1250、1600 | |
| 額定工作電壓Ue(V) | AC50Hz 400V 800V | |
| 額定絕緣電壓Ui(V) | 1000 | |
| 額定沖擊耐受電壓Uimp(kV) | 12 | |
| 工頻耐受電壓U(V)1min | 3500 | |
| Poles | 3、4 | |
| N額定電流In(A) | 100%ln | |
| 使用類別 | GB/T14048.2 | B |
| GB/T14048.4(In≤1000A) | AC-3 | |
| 額定限短路分斷能力 lcu(kA)(有效值) | AC400V | 60 |
| AC800V | 32 | |
| 額定運行短路分斷能力 lcs(kA)(有效值) | AC400V | 50 |
| AC800V | 20 | |
| 額定短路接通能力 lem(kA)(峰值) | AC400V | 143 |
| AC800V | 105 | |
| 額定短時耐受電流 (1s)lcw(kA)(有效值) | AC400V | 50 |
| AC800V | 20 | |
| 全分斷時間(無附加延時)(ms) | 25 | |
| 閉合時間(ms) | 70 | |
| 電氣壽命(次) | AC400V | 免維護1500 |
| 免維護4500 | ||
| AC800V | 免維護1200 | |
| 有維護3500 | ||
| 機械壽命(次) | 免維護 | 4500 |
| 有維護 | 8500 | |

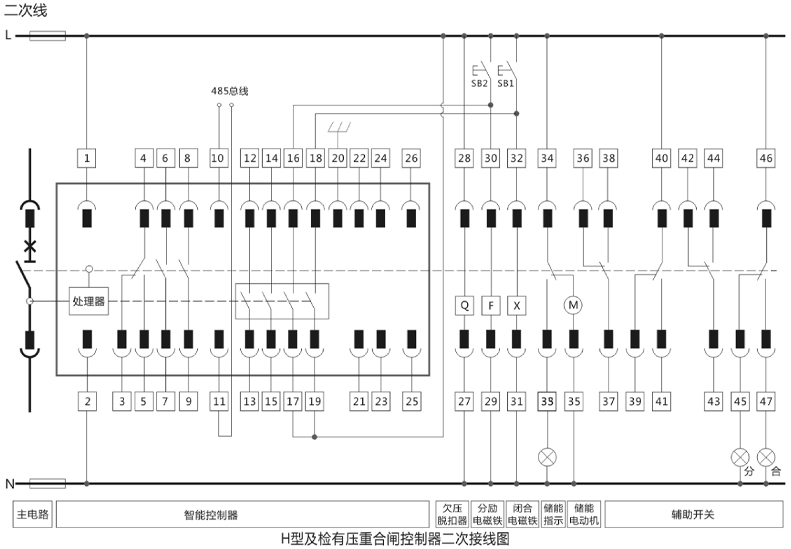

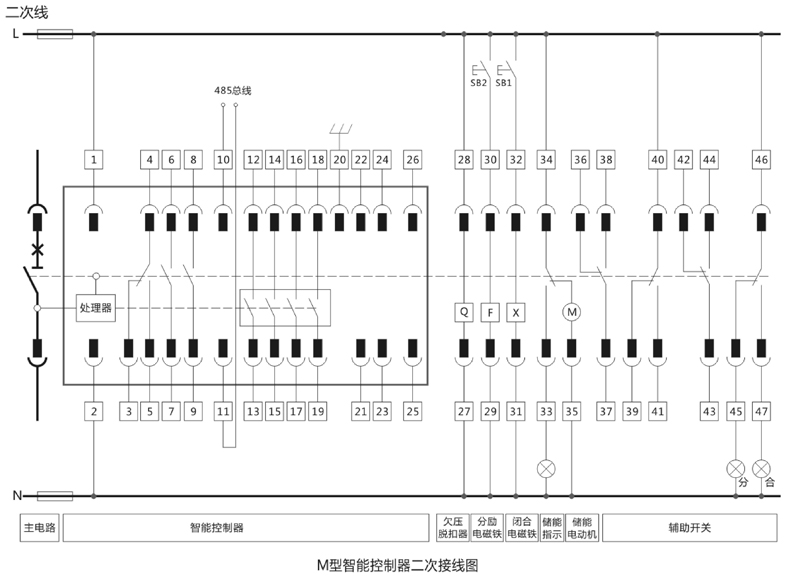

GYNV-1600型框架塑殼一體式斷路器產品接線：
| 序號 | 線號 | 功能說明 | 備注 | |
| 1 | 1、2 | 輔助電源輸入 | M型出廠默認(序號1-5) H型出廠默認(序號1-11) | |
| 2 | 3、4、5 | 故障跳閘觸點輸出(4#為公共端) | ||
| 3 | 6、7 | 斷路器狀態輔助觸點1輸出 | ||
| 4 | 8、9 | 斷路器狀態輔助觸點2輸出 | ||
| 5 | 20 | 保護地(PE) | ||
| 6 | 10、11 | RS485通訊接口引出線 A、B 端 | ||
| 7 | 12、13 | 繼電器(D01)觸點輸出 | ||
| 8 | 14、15 | 繼電器(DO2)觸點輸出 | ||
| 9 | 16、17 | 遙控分閘繼電器觸點輸出(DO3) | ||
| 10 | 18、19 | 遙控合閘繼電器觸點輸出(D04) | ||
| 11 | 21、22、23、24 | 電壓測量輸入：N、A、B、C | ||
| 12 | 25、26 | 3P+N結構時連接中性線互感器； 漏電保護時連接漏電互感器ZCT1 | 訂貨說明 | |
【使用提示】 | ||||
Q一欠壓脫扣器(使用時可串接“急停”按鈕) F一分勵脫扣器(使用時可串接常開輔助觸點); X一閉合電磁鐵(使用時可串接常閉輔助觸點); M一電動機； SB1—手動合閘按鈕； SB2- 手動分閘按鈕； | ||||

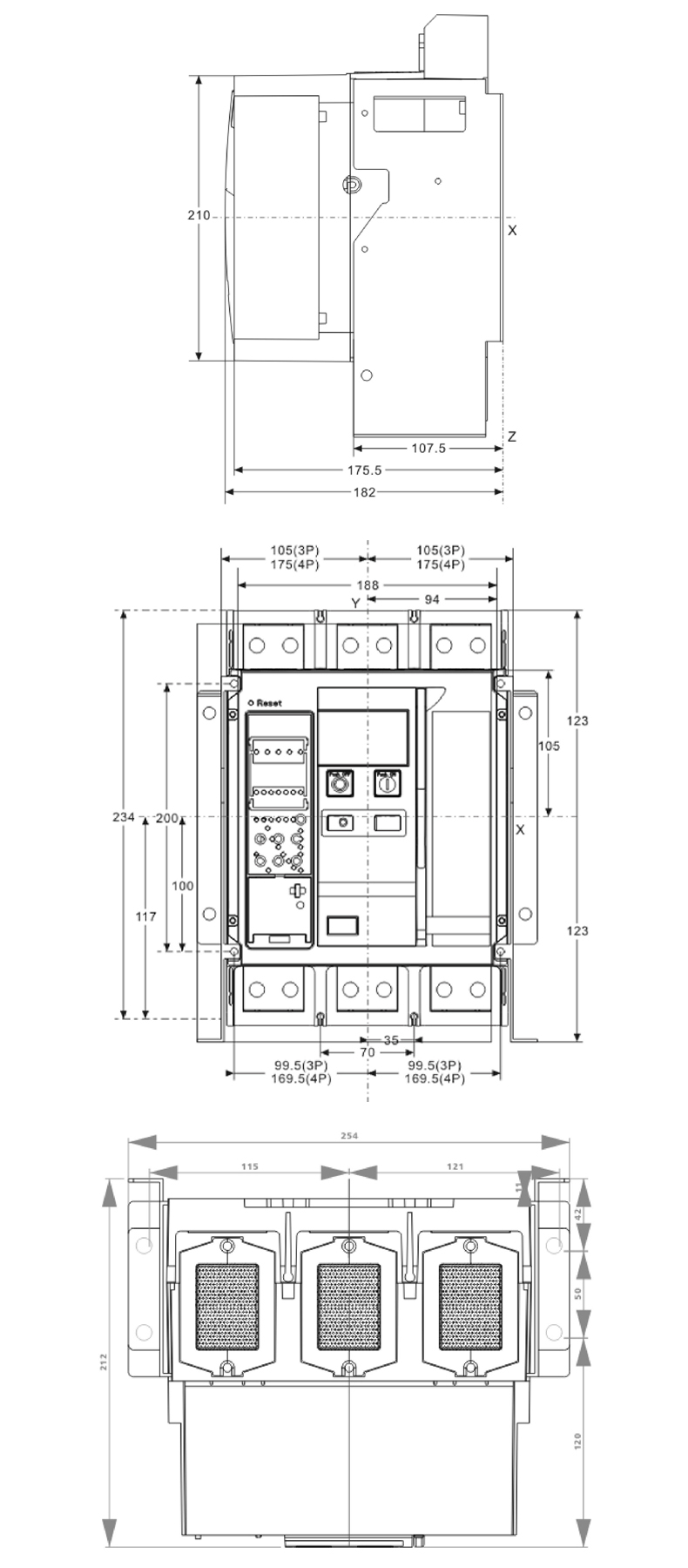

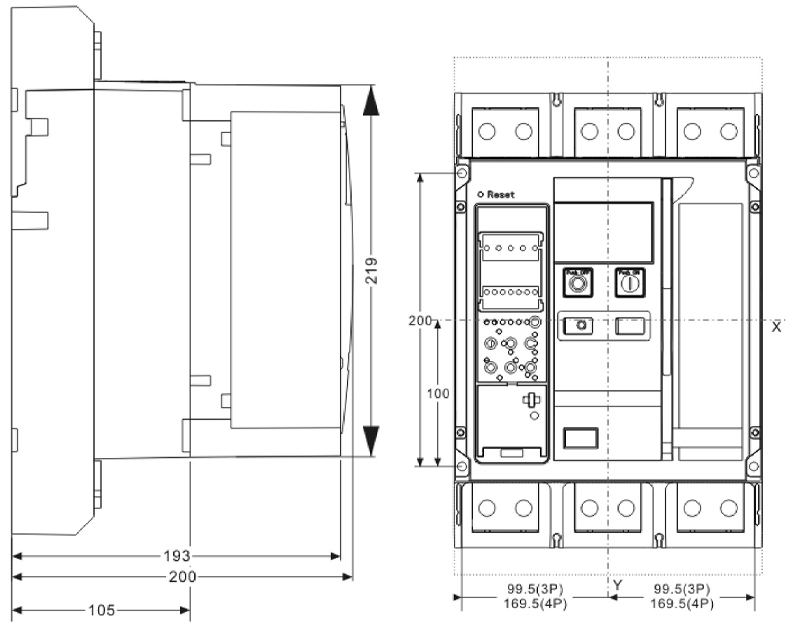

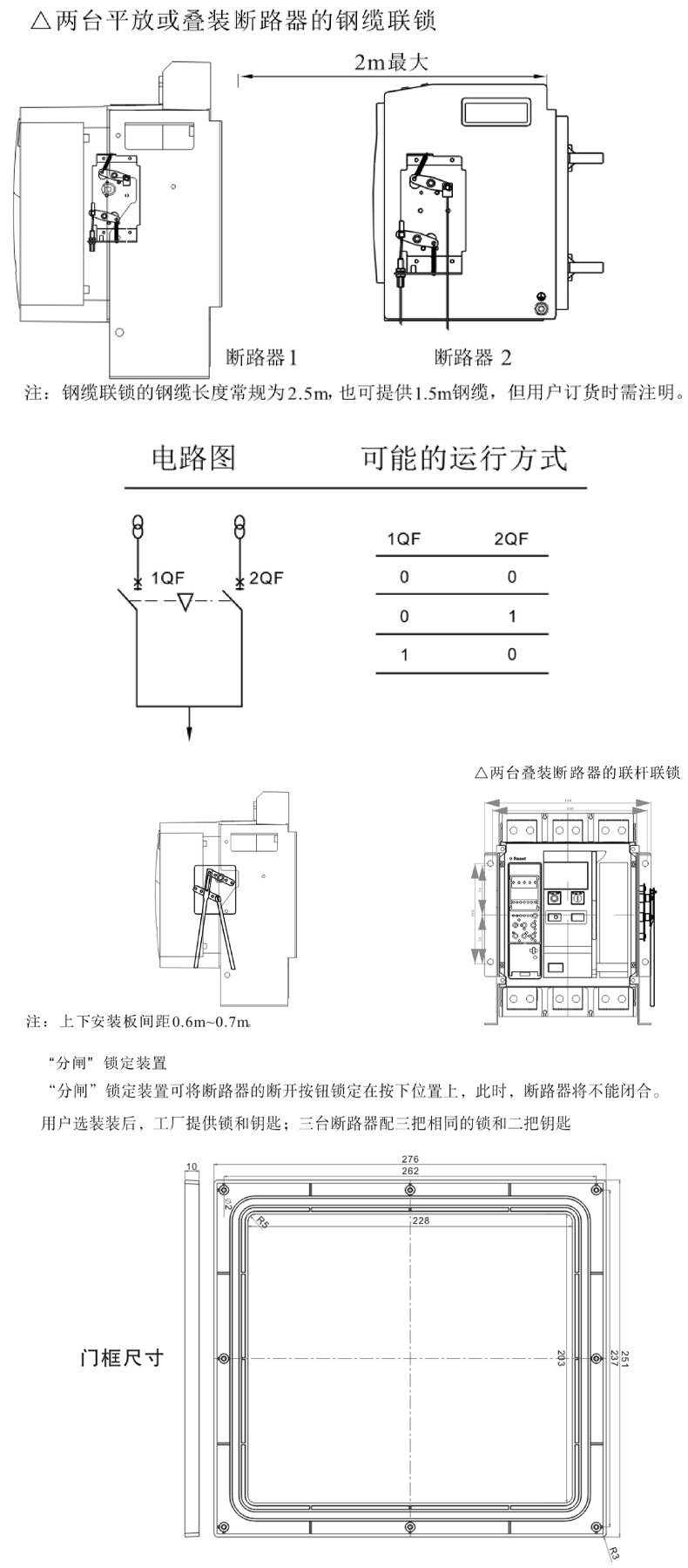

GYNV-1600型框架塑殼一體式斷路器產品尺寸：
