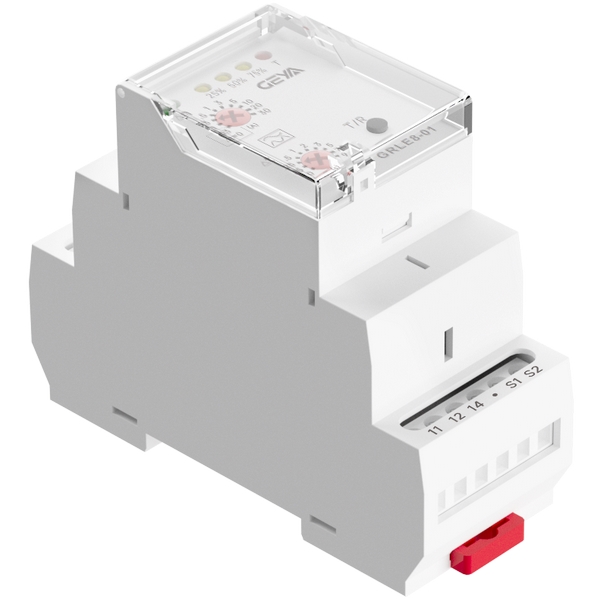

為何選擇GRLE8剩余電流保護型剩余電流繼電器？ |
1、高性價比：在同等技術性能下具備價格優勢，外形簡約美觀 |
2、替代能力：核心性能對標品牌，支持30mA人身安全級保護 |
3、場景普適性：適配電梯、變頻空調、充電樁、工業控制等負載 |
GRLE8剩余電流保護型剩余電流繼電器產品優勢： |
1、測量精準：A型真有效值檢測，精度達±5%，覆蓋寬頻譜電流 |
2、靈活配置：10檔電流值+9檔延時自由組合，滿足分級保護需求 |
3、安全優先：30mA級保護強制0延時動作，保障人身安全 |
4、智能預警：四段LED實時顯示漏電趨勢，故障狀態一目了然 |
5、強適應性：AC 85-265V寬電壓電源，無懼電網波動 |
GRLE8剩余電流保護型剩余電流繼電器產品特點： |
1、A型全場景防護 - 精準捕捉含變頻器、整流設備等產生的脈動直流剩余電流，適用充電樁、醫療設備 等現代電氣場景，保護閾值寬域可調（30mA-30A）。 |
2、十級精準定值保護 - 提供10檔剩余電流動作值（30mA至30A）與9檔延時（0s-9s），用戶可依據 總 保護/分支保護/防火監控 需求定制參數，實現分級選擇性保護，限度減少誤跳閘。 |
3、人身安全零妥協設計 - 當設定為30mA防護等級時，自動啟用強制0延時脫扣，觸電風險下電源瞬斷， 響應速度達行業安全標準。 |
4、可視化預警系統 獨創四段LED指示： - 25%/50%/75% 設定值三級常亮預警，實時反饋漏電惡化趨勢 - 第四指示燈 明確顯示脫扣狀態，助力快速故障定位 |
5、工業級環境適應性 - 支持AC 85-265V寬電壓輸入，適應電力質量不穩定區域 - 36mm超薄機身，35mm標準導軌安裝，節省配電柜空間 |
GRLE8剩余電流保護型剩余電流繼電器產品應用： |
1、工業領域 - 變頻器控制柜、生產線電機群：抑制脈動直流漏電引發的設備損壞 - 光伏電站/充電樁配電系統：防范直流分量導致的漏電風險 |
2、建筑安全 - 醫院/商超/學校配電箱：30mA 0延時防護保障人員密集場所安全 - 數據中心UPS回路：多級延時配置避免敏感設備誤斷電 |
3、智能運維 - LED預警系統實現預防性維護，減少突發停機 - 通過繼電器觸點聯動PLC/BMS系統，構建遠程監控網絡 |
4、民生設施 - 電梯控制柜、變頻空調機組：解決高頻漏電監測難題 - 老舊電路改造：寬電壓設計適配不同電網環境 |
總結： |
GRLE8以 「精準A型防護+智能分級配置+強可視化預警」 為核心，在保障30mA人 身安全級0延時響應的同時，通過10檔電流/9檔延時的精細化管理提升供電連續性。其 工業級寬電壓適應性與緊湊導軌式設計，為牌提供高性價比選擇，是升級電 氣安全系統的可靠方案。 |

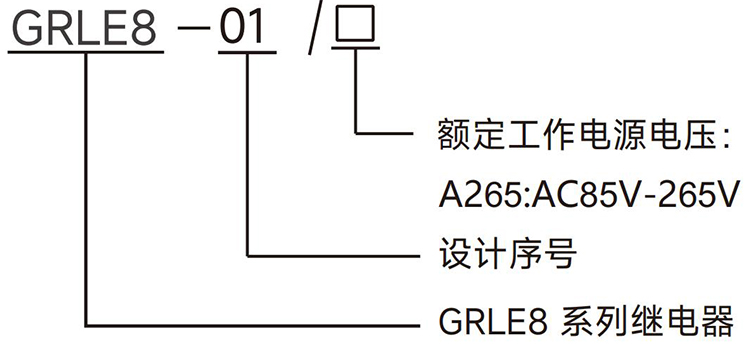

GRLE8剩余電流保護型剩余電流繼電器型號說明： |
|
GRLE8剩余電流保護型剩余電流繼電器技術參數： |
型號 | GRLE8-01 |
功能 | 剩余電流繼電器 |
電源端子 | A1-A2 |
額定控制電源電壓 | AC 85-265V 50/60Hz |
消耗功率 | 3VA |
動作范圍 | 30,100,300,500mA 和1,3,5,10,20,30A |
脫扣值 | 設定值的95%- 105% |
| 脫扣延時時間 | 0,0.15,0.25,0.5,1,2,3,5,7.5,9s 當脫扣等級設為30mA時不適用 |
復位時間 | ≈1s |
| 脫扣時間 | ≤30ms(脫扣電流≥5倍設定值) |
≤50ms(脫扣電流=1倍設定值) | |
| 滯后值 | 15% |
| ZCT檢測 | 開路或短路 |
| 精度 | 脫扣：設定脫扣電流的±5% |
時間：設定時間的±5%±50ms | |
| 復位模式 | 手動/自動復位 |
| 輸出觸點參數 | 1組延時轉換 |
| |
| 機械壽命 | 1×10? |
電壽命(阻性負載) | 1×10? |
復位時間 | 200ms |
工作環境溫度 | -20℃~+55℃ |
存儲和運輸環境溫度 | -35℃~+75℃ |
安裝方式 | 35mm 卡軌安裝 |
防護等級 | IP20 |
安裝位置 | 任意 |
安裝海拔高度 | ≤2000米 |
污染等級 | 2級 |
接線能力 | 1×2.5mm2或2×1.5mm2,0.4N ·m |
外形尺寸 | 90mm×36mm×64mm |
重量 | 98g |
符合標準 | GB/T 14048.2,IEC 60947-2 |

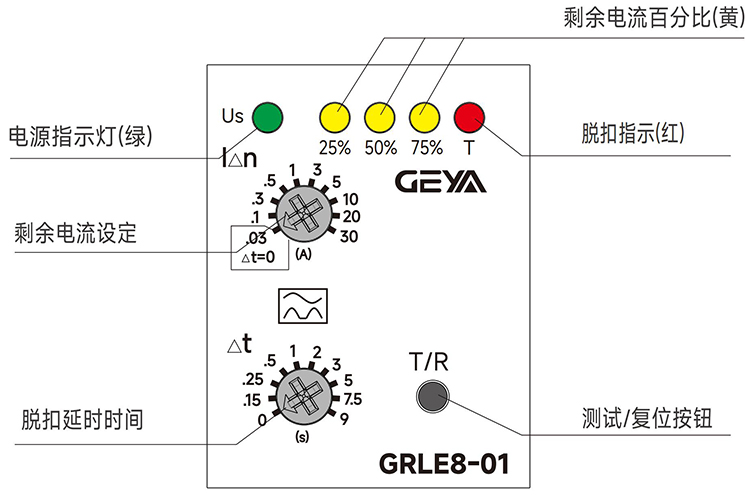

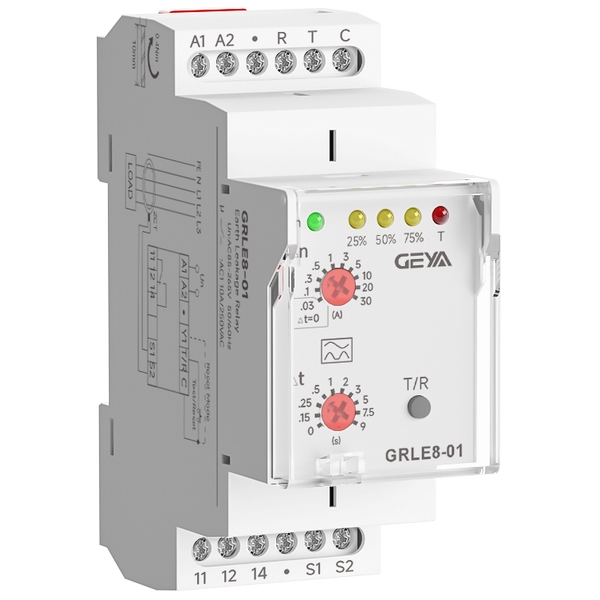

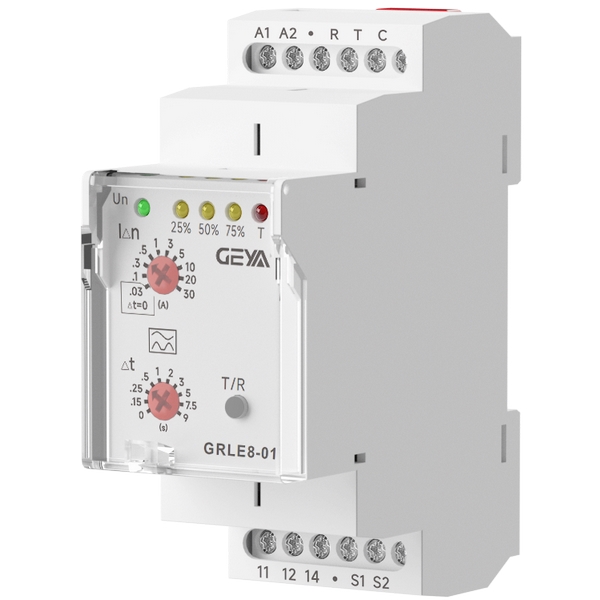

GRLE8剩余電流保護型剩余電流繼電器產品面板： |
|

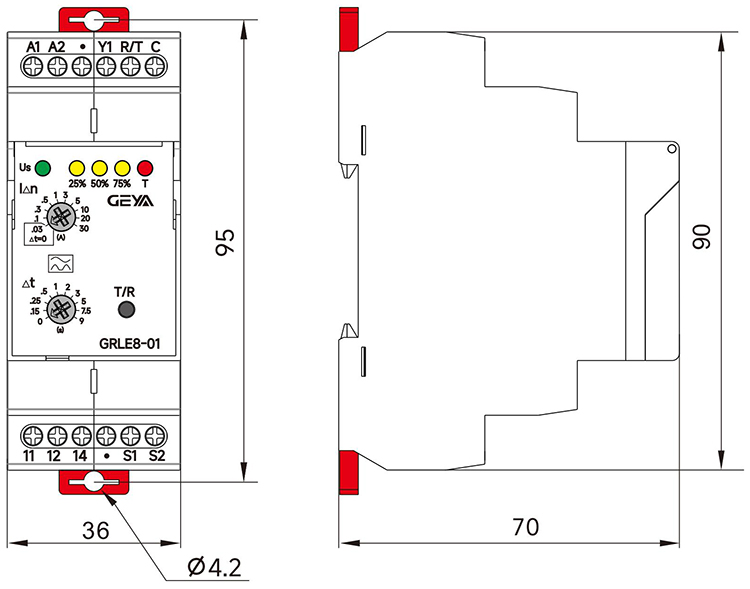

GRLE8剩余電流保護型剩余電流繼電器產品尺寸（單位:mm）： |
|

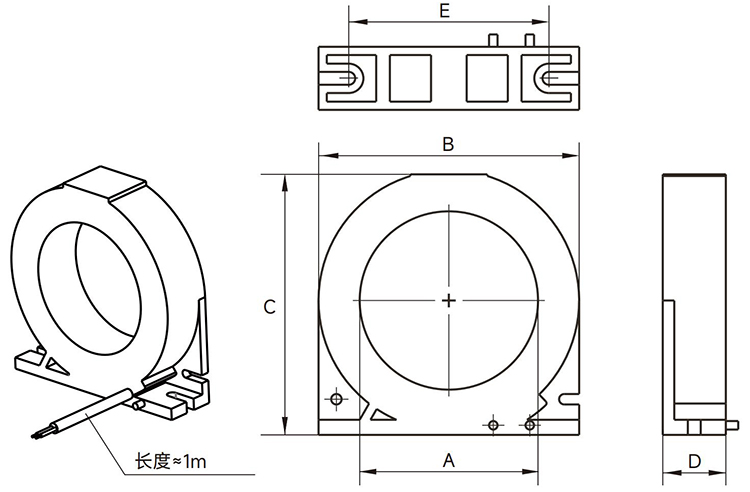

輔件尺寸： |
|
注意: |
1.剩余電流互感器（ZCT）需單獨購買。 |
2.詳細技術參數請查閱 ZCT 數據手冊。 |
| 類型 | 尺寸 | ||||
A | B | C | D | E | |
ZCT26AL | ?26 | 51 | 45.6 | 18 | 39.5 |
ZCT45AL | ?45 | 75 | 75.5 | 25.5 | 61 |
ZCT63AL | ?63 | 96 | 100 | 25 | 76 |
ZCT80AL | ?80 | 120 | 126 | 25 | 100 |
ZCT100AL | ?100 | 140 | 146 | 25 | 118 |
ZCT150AL | ?150 | 200 | 205 | 30 | 170 |
ZCT200AL | ?200 | 240 | 247 | 40 | 210 |
GRLE8剩余電流保護型剩余電流繼電器產品功能： |
1、功能圖 |

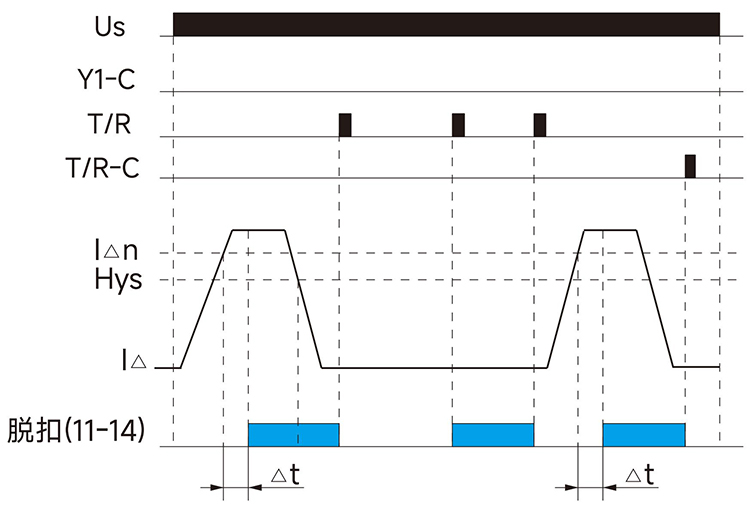

斷開Y1-C, 工作于手動復位模式 |
|

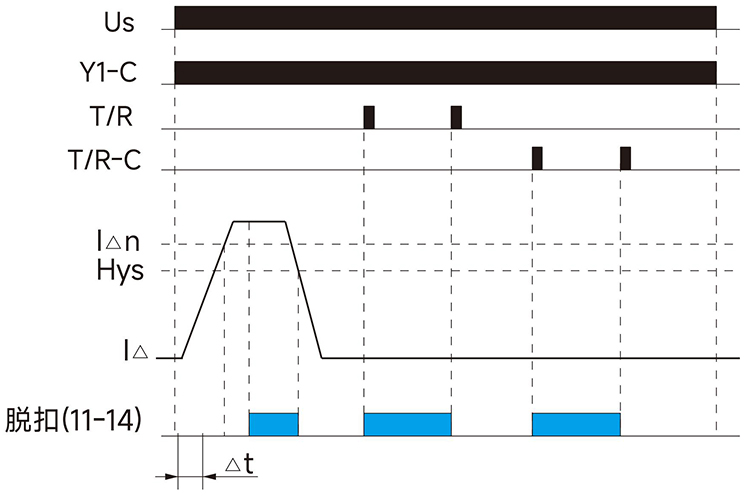

短接Y1 和 C, 工作于自動復位模式 |
|
注意事項: |
1.若剩余電流≥5 倍設定值，無論脫扣延時時間如何設置，繼電器都會立即脫扣。 |
2.當 I△n 設定為 30mA時, △t 強制為0。 |
2、測試模式 |
|
按下 “T/R” 按鈕（或短接端子 T/R - C ），可使設備進入測試或復位狀態。 |

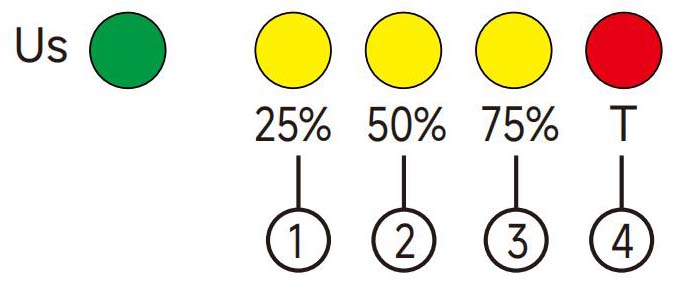

3、LED狀態指示 |
|
當剩余電流 ≥25%設定值，LED 常亮。 |
當剩余電流 ≥50%設定值，LED 常亮。 |
當剩余電流≥75%設定值，LED 常亮。 |
控制輸出（脫扣）指示。 |
注意: |
當剩余電流互感器（ZCT）出現錯誤狀態時，LED①②③④會持續閃爍 |
GRLE8剩余電流保護型剩余電流繼電器產品接線： |

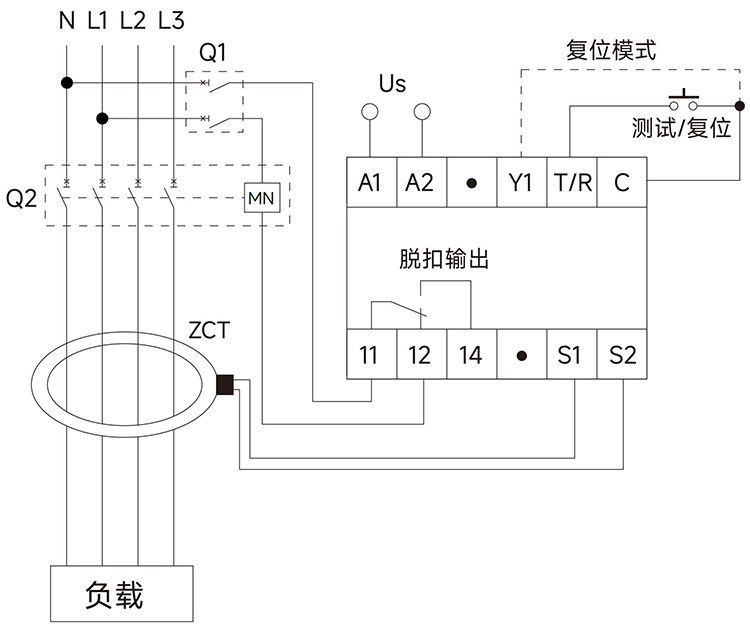

與欠壓脫扣線圈塑殼斷路器（MN ）的布線 |
|

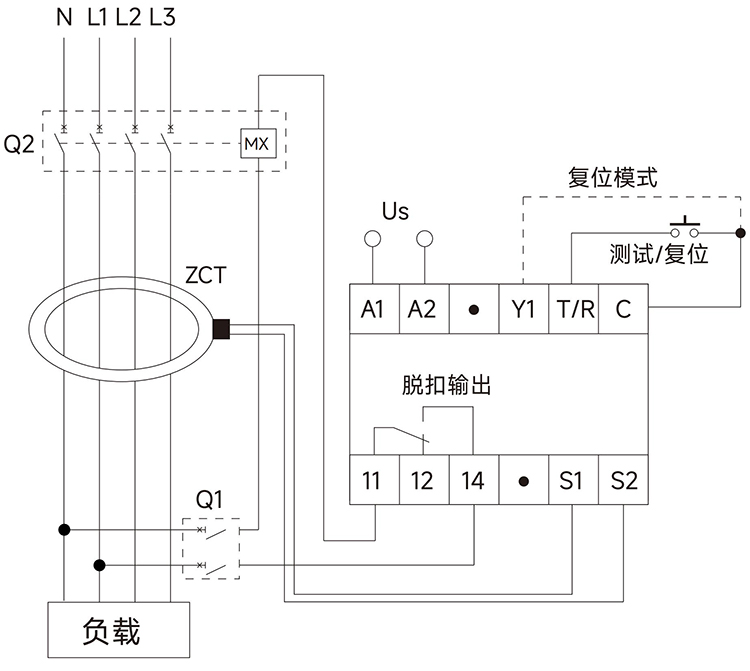

與分勵脫扣線圈塑殼斷路器（MX）的布線 |
|
注意事項： |
1.斷開 Y1 - C 時，設備工作于手動復位模式；將 Y1 與 C 短接時，設備工作于自動復 位模式。 |
2.連接剩余電流互感器（ZCT）與本產品的電纜，應使用屏蔽電纜或雙絞線（長度≥1 米 ）。 |
3.用于 “測試” 和 “復位” 遠程控制的電纜長度應≤10 米 。 |
