為什么選擇GSR2-1 DA型帶散熱單相固態繼電器？ |
在需要可靠、安靜、長壽命切換單相交流負載的應用中，GSR2-1 DA帶散熱單相固 態繼電器（SSR）憑借其優異的性能和集成散熱設計，成為替代傳統電磁繼電器的理想 解決方案。它特別適合對開關速度、抗干擾性、環境適應性和安全性有較高要求的場合。 |
GSR2-1 DA型帶散熱單相固態繼電器產品優勢： |
1、持久可靠： 無機械觸點磨損，壽命遠超傳統繼電器。 |
2、靜音高效： 開關過程無火花、無噪音，切換速度快，效率高。 |
3、安全穩定： 輸入輸出光電隔離，抗干擾能力強，工作穩定可靠。 |
4、環境適應強： 體積小巧，環氧樹脂封裝，防潮、防震、耐腐蝕。 |
5、易于驅動： 寬輸入電壓范圍，控制電流微小（≤15mA），與常用邏輯電路兼容性 好。 |
6、安全防護： 內置阻容吸收電路，有效抑制浪涌電流沖擊，保護設備。 |
GSR2-1 DA型帶散熱單相固態繼電器產品特點： |
1、寬范圍低功耗驅動： - 提供較寬的輸入控制電壓范圍，所需驅動電流小（≤15mA），方便接入各類控 制電路（如PLC、微控制器輸出口），降低系統功耗與驅動設計復雜度。 |
2、無觸點長壽命結構： - 內部不含任何機械運動部件，從根本上消除了觸點磨損、粘連和電火花問題，顯著 延長使用壽命，提升系統整體運行可靠性，降低維護需求。 |
3、高速潔凈切換： - 具備毫秒級開關響應速度。采用零電壓開啟（減少導通沖擊）和零電流關斷（減少 電弧和干擾）技術，大幅降低開關過程產生的射頻干擾（RFI/EMI），保護周邊敏感電 子設備。 |
4、內置浪涌防護： - 集成阻容（RC）吸收回路，有效抑制負載（特別是感性負載如電機、變壓器）接通 瞬間產生的浪涌電流沖擊，增強產品自身及負載設備的安全性。 |
5、高隔離安全保障： - 輸入控制端與輸出負載端之間采用光電耦合隔離技術，絕緣耐壓高達2500V AC，確 保強弱電隔離，防止高壓竄入控制端，保障人員與設備安全。 |
6、緊湊堅固防護設計： - 產品結構小巧，內部填充高品質環氧樹脂，實現全密封封裝。這種設計提供良好的 防潮、防塵、防腐蝕（抵抗鹽霧、化學氣體等）以及優異的抗沖擊震動能力，適應苛刻 工業環境。集成散熱器設計優化了散熱效率 |
GSR2-1 DA型帶散熱單相固態繼電器產品應用： |
GSR2-1 DA憑借其穩定、安全、長壽命和抗干擾特性，尤其適合需要集成散熱的中小 功率單相交流負載控制場景，廣泛應用于： |
1、工業自動化與過程控制： - 工業電爐、烘箱、注塑機、包裝機械的溫度精確控制；電機、電磁閥、小型泵的啟 停控制；自動化生產線設備。 |
2、電力調節與照明控制： - 交通信號燈、LED照明系統、舞臺燈光調光、霓虹燈、廣告燈箱的電源切換與調節。 |
3、測試儀器與醫療設備：
- 實驗室設備、電源測試設備、醫療分析儀器、消毒設備中需要高可靠、低干擾的電 源通斷控制。 |
4、樓宇與消防系統： - HVAC系統中的風機、加熱器控制；自動噴淋滅火裝置、消防排煙系統的執行機構驅 動。 |
5、辦公與商業設備： - 復印機、打印機、自動售貨機、商用咖啡機等設備的內部大功率部件控制。 |
6、其他領域： - 電鍍?cè)O(shè)備、印刷機械、橡塑機械、充電設備等需要無火花、長壽命開關的場合。 |
GSR2-1 DA型帶散熱單相固態繼電器型號說明： |
|
備注： |
散熱：1：不帶散熱； 2：帶散熱 |
額定輸出電流：10A/25A/40A/60A/80A/100A/120A |
控制類型：DA：直流控制交流； AA：交流控制交流；DD：直流控制直流 |
過零型的控制電壓為恒流型：3-32VDC(觸發電流≥5mA) |
隨機型的控制電壓為串電阻型：4-8VDC（觸發電流≥10mA） |
GSR2-1 DA型帶散熱單相固態繼電器技術參數： |
輸入?yún)?shù) | |||||||
| 控制電壓范圍 | 3-32VDC | ||||||
| 小控制電流 | 5mA | ||||||
| 控制電流 | 15mA | ||||||
| 接通電壓 | 3.5VDC | ||||||
| 關斷電壓 | 1.5VDC | ||||||
| 輸出參數 | |||||||
| 輸出電壓范圍 | 24-480VAC | ||||||
規格/負載 電流 | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
| 峰值電壓 | 800 VAC | 800 VAC | 800 VAC | 1200 VAC | 1200 VAC | 1200 VAC | 1200 VAC |
| 絕緣電阻 | 1000MΩ/500VDC | ||||||
OFF狀態 下漏電流 | ≤8 mArms | ≤8 mArms | ≤8 mArms | ≤2 mArms | ≤2 mArms | ≤2 mArms | ≤2 mArms |
On狀態下 飽和壓降 | ≤1.5V | ||||||
| 通斷反應延時 | ≤10ms | ||||||
| 一般特性 | |||||||
| 尺寸 | 57.4L×44.8W×28H | ||||||
| 重量 | 100g | ||||||
輸入輸出間 絕緣耐壓 | 2500Vrms | ||||||
輸入輸出與外 殼間絕緣耐壓 | 4000Vrms | ||||||
| 環境溫度 | -20°~75℃ | ||||||
| 安裝方式 | 螺栓固定 | ||||||
| 相關認證 | CE | ||||||

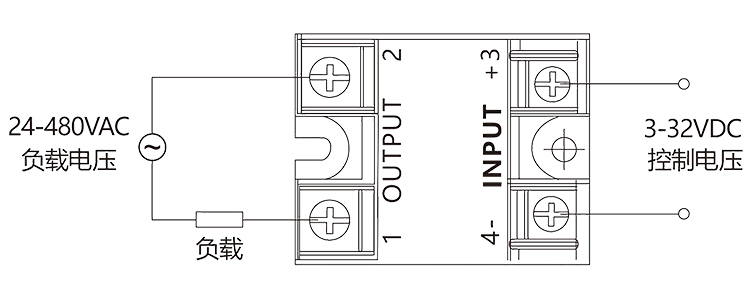

GSR2-1 DA型帶散熱單相固態繼電器產品接線： |
|
GSR2-1 DA型帶散熱單相固態繼電器產品尺寸： |
繼電器尺寸： |
|
散熱器尺寸： |

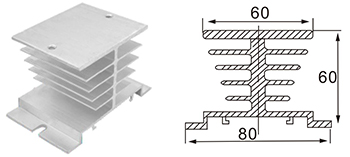

 | 型號：MA |
長×寬×高 適用范圍 適用于負載實際小于10A-20A的一只長 方形單相固態繼電器（散熱器A-50，長度 50mm，以此散熱器長度為一位，A-100長 度100mm，為二位，以此類推┈ ┈） |

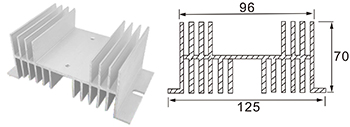

 | 型號：MB |
長×寬×高 適用范圍 適用于負載實際電流25A~120A的一只 長方形單相固態繼電器（散熱器G-80，長 度80mm，以此散熱器長度為一位，G-160 長度160mm，為二位，以此類推┈ ┈） |

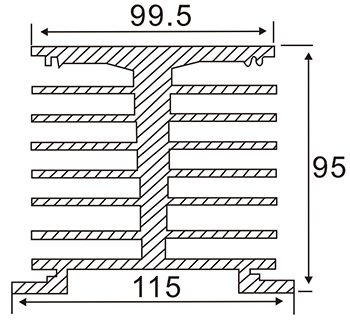

 | 型號：MC |
長×寬×高 適用范圍 適用于負載實際小于60A~150A的一只 長方形工業級單相固態繼電器（散熱器 E-50，長度50mm，以此散熱器長度為一 位，E -220長度220mm，為二位，以此類 推┈ ┈） |
 | 型號：MD |
長×寬×高 適用范圍 適用于負載實際小于10A~100A的一只 長方形單相固態繼電器（散熱器D-120，長 度120mm，以此散熱器長度為一位,D-240 長度240mm，為二位，以此類推┈ ┈） |

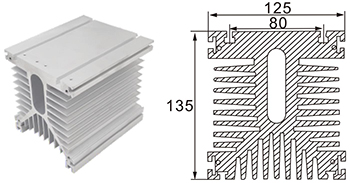

 | 型號：ME |
長×寬×高 適用范圍 適用于負載實際小于35A的一只長方形 單相固態繼電器（ 散熱器D-120， 長度 120mm， 以此散熱器長度為一位D -240 長度240mm，為二位，以此類推┈ ┈） |
 | 型號：MF |
長×寬×高 適用范圍 適用于負載實際電流（三相總和）小于 60A-150A的一只三相固態繼電器（散熱器 C-100，長度110mm，以此散熱器長度為 一位，C-220長度220mm，為二位，以此 類推┈ ┈） |
