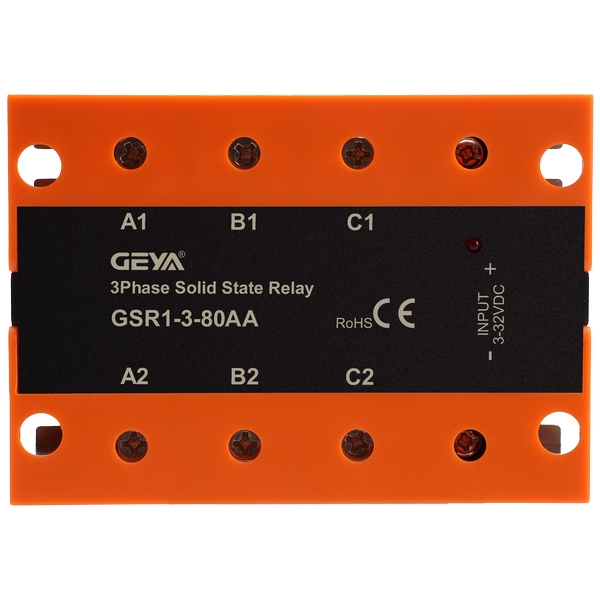

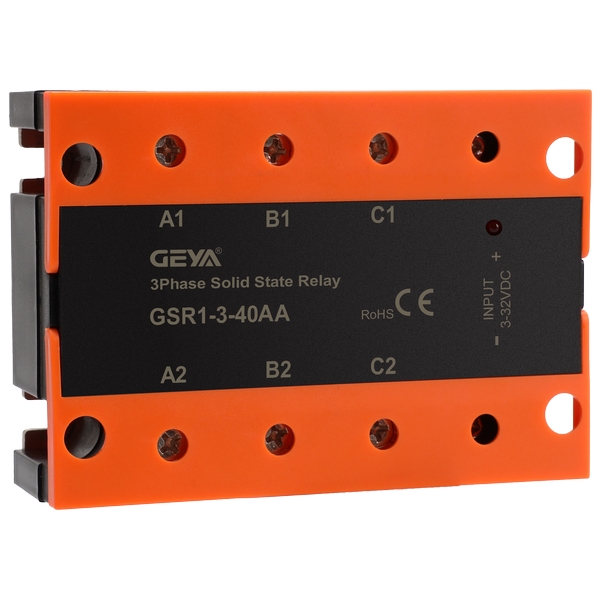

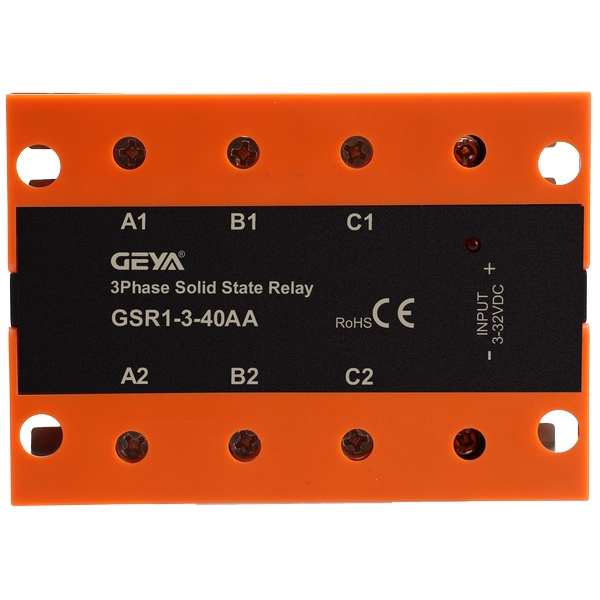

GSR1-3 AA型三相固態繼電器

產品介紹：GSR1-3 AA型三相固態繼電器（SSR）是基于現代微電子與電力電子技術開發的高性能無觸點開關器件。它專為三相交流負載的智能控制而設計，利用微弱的控制信號（如TTL、DTL、HTL邏輯電平）安全驅動大電流負載，實現了輸入與輸出回路間的電氣隔離。

所屬分類：固態繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇GSR1-3 AA型三相固態繼電器？

在需要高效、可靠控制三相設備（如電機、加熱器、變壓器）的場合，GSR1-3-

AA憑借其無觸點、長壽命、高抗干擾性和優異的開關特性，成為替代傳統電磁繼電器

的理想解決方案。其三相一體式設計簡化了安裝布線，提升了系統集成度。

GSR1-3 AA型三相固態繼電器產品優勢：

1、高可靠性長壽命：無機械磨損部件，免除電火花困擾。

2、電氣性能：開關速度快，射頻干擾低，工作安靜穩定。

3、強韌環境適應性：結構緊湊，抗震、防潮、耐腐蝕，適用苛刻工業環境。

4、安全隔離：輸入輸出光電隔離，絕緣強度高（2500V），保障控制側安全。

5、驅動簡易：寬輸入電壓范圍，低控制電流（≤10mA），易于與各類控制電路接

口。

GSR1-3 AA型三相固態繼電器產品特點：

1、寬輸入低驅動：

- 具備寬廣的輸入電壓范圍，僅需≤10mA的微小控制電流即可動作，減輕驅動

電路負擔，提升系統能效。

2、全固態無觸點：

- 內部無任何可動機械部件，從根本上消除了電弧、火花和機械磨損，保障了超長的

使用壽命與運行可靠性。

3、高速靜默切換：

- 采用零電壓開啟（導通時電壓過零點）和零電流關斷技術，切換過程快速平滑，有

效抑制電磁射頻干擾（EMI/RFI），周邊電子設備穩定運行。

4、內置浪涌防護：

- 集成阻容（RC）吸收回路，為產品提供關鍵保護，有效抑制負載啟動或切換時產生

的瞬態過電壓和浪涌電流沖擊，提升系統耐用性。

5、安全光電隔離：

- 輸入控制端與輸出負載端之間通過光電耦合器實現電氣隔離，絕緣耐壓高達2500V

，有效防止高壓竄擾，保障操作人員及低壓控制電路安全。

6、緊湊堅固封裝：

- 采用小巧體積設計，內部填充高性能環氧樹脂，賦予產品優異的防震、防潮、防腐

蝕及防塵能力，適應復雜多變的工業現場環境。

GSR1-3 AA型三相固態繼電器產品應用：

GSR1-3 AA型三相固態繼電器憑借其可靠的三相負載控制能力和特性，廣泛應

用于：

1、工業自動化與動力控制：

- 三相電機啟停、正反轉控制，工控設備電源切換，變壓器調壓，數控機床動力模塊

2、電加熱與溫度管理：

- 三相電爐、烤箱、烘箱、熔煉設備的精準溫度調節與功率控制。

3、電力調整與照明系統：

- 大功率三相調壓、穩壓裝置，大型建筑、場館、交通信號燈及舞臺燈光系統的智能

配電與控制。

4、基礎設施與機械設備：

- 泵類、風機、壓縮機等動力設備控制，橡塑機械、包裝機械、自動消防系統執行部

件驅動。

5、儀器儀表與特種環境：

- 醫療設備、分析儀器、辦公自動化設備中要求無火花、低噪聲、高可靠的功率開關

環節，以及存在粉塵、潮濕、腐蝕性氣體的工作環境。

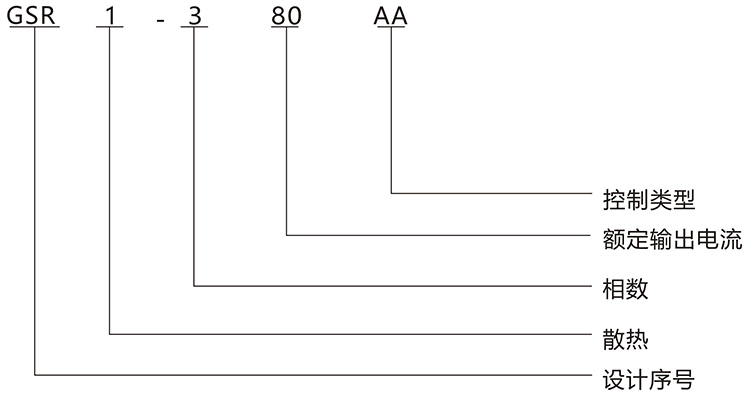

GSR1-3 AA型三相固態繼電器型號說明：


備注：

散熱：1：不帶散熱；2：帶散熱

相數：1：單相； 2：二相；3：三相

額定輸出電流：10A/25A/40A/60A/80A/100A/120A/200A

控制類型：DA：直流控制交流； AA：交流控制交流； DD：直流控制直流

過零型的控制電壓為恒流型：3-32VDC（觸發電流≥5mA）

隨機型的控制電壓為串電阻型：4-8VDC（觸發電流>10mA）

GSR1-3 AA型三相固態繼電器技術參數：

輸入參數
控制電壓范圍	70-280VAC
小控制電流	5mA
控制電流	10mA
接通電壓	90VAC
關斷電壓	50VAC
輸出參數
輸出電壓范圍	24-480VAC
規格/ 負載電流	10A	25A	40A	60A	80A	100A	120A	200A
峰值電壓	800 VAC	800 VAC	800 VAC	200 VAC	1200 VAC	1200 VAC	1200 VAC	1200 VAC
絕緣電阻	1000MΩ/500VDC
OFF狀態下漏電流	≤8mA rms	≤8mA rms	≤8mA rms	≤2mA rms	≤2mA rms	≤2mA rms	≤2mA rms	≤2mA rms
On狀態下飽和壓降	≤1.5V
通斷反應延時	≤10ms
一般特性

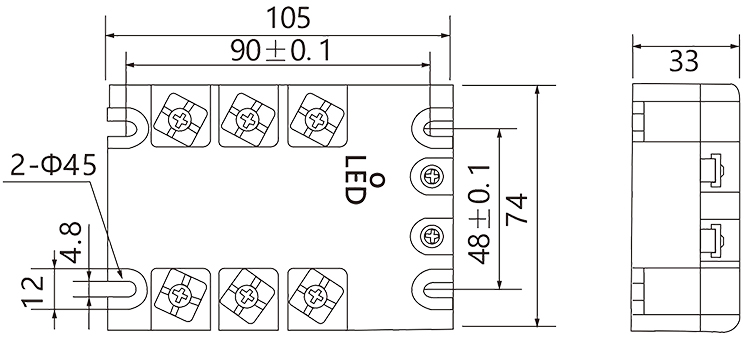

尺寸	105L×74W×33H
重量	500g
輸入輸出間絕緣耐壓	2500V rms
輸入輸出與外殼間絕緣耐壓	4000V rms
環境溫度	-20°~75℃
安裝方式	螺栓固定
相關認證	CE
